Коммерческие пространства
MIR VR
От инженерной проработки до работающего VR-павильона.
Металл · мебель · инженерия · ночной монтаж
Комплексная реализация
Инженерия, мебель, металлокаркас и электрика.
Около двух месяцев
От проработки до готового пространства.
Пять ночей монтажа
Основную работу выполнили на производстве.
Действующий бизнес
Прежняя точка работала во время подготовки.
Содержание кейса 10 разделов
Исходная задача
От функциональной точки —
к пространству MIR VR
Прежняя точка выполняла свою функцию, но воспринималась прежде всего как отдельная стойка и слабо раскрывала бренд. Новый павильон должен был сделать MIR VR заметным в торговом комплексе и объединить оборудование, хранение, мебель, экраны и пользовательские зоны в полноценное брендированное пространство.

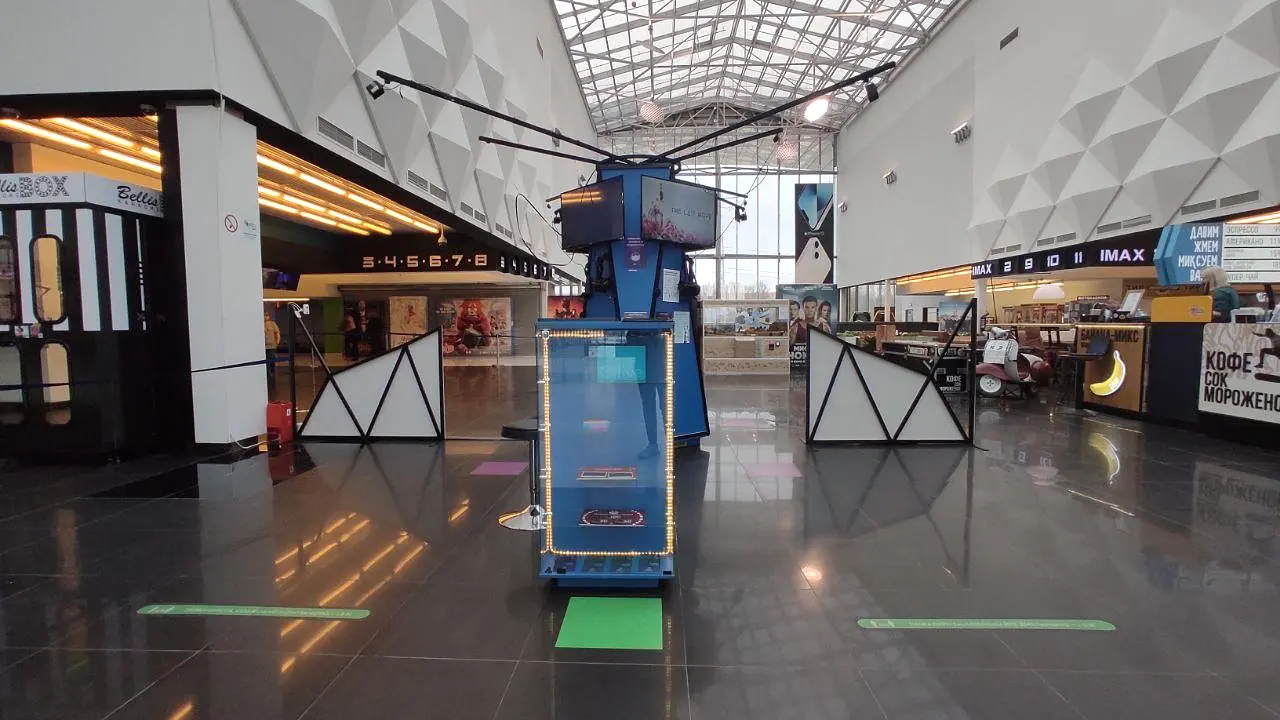

Исходная точка / Результат
До → После
Новый павильон проектировали и производили, пока прежняя точка продолжала работать.

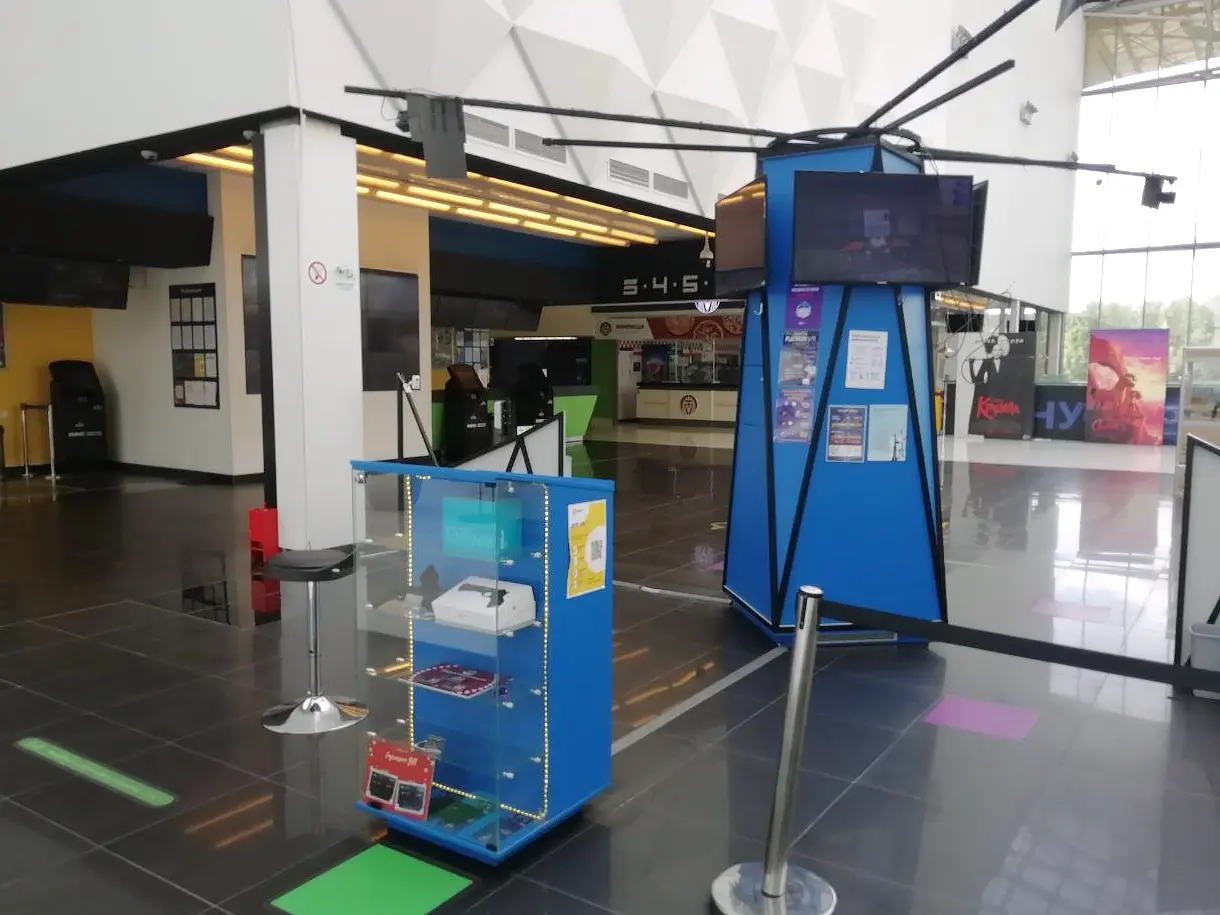

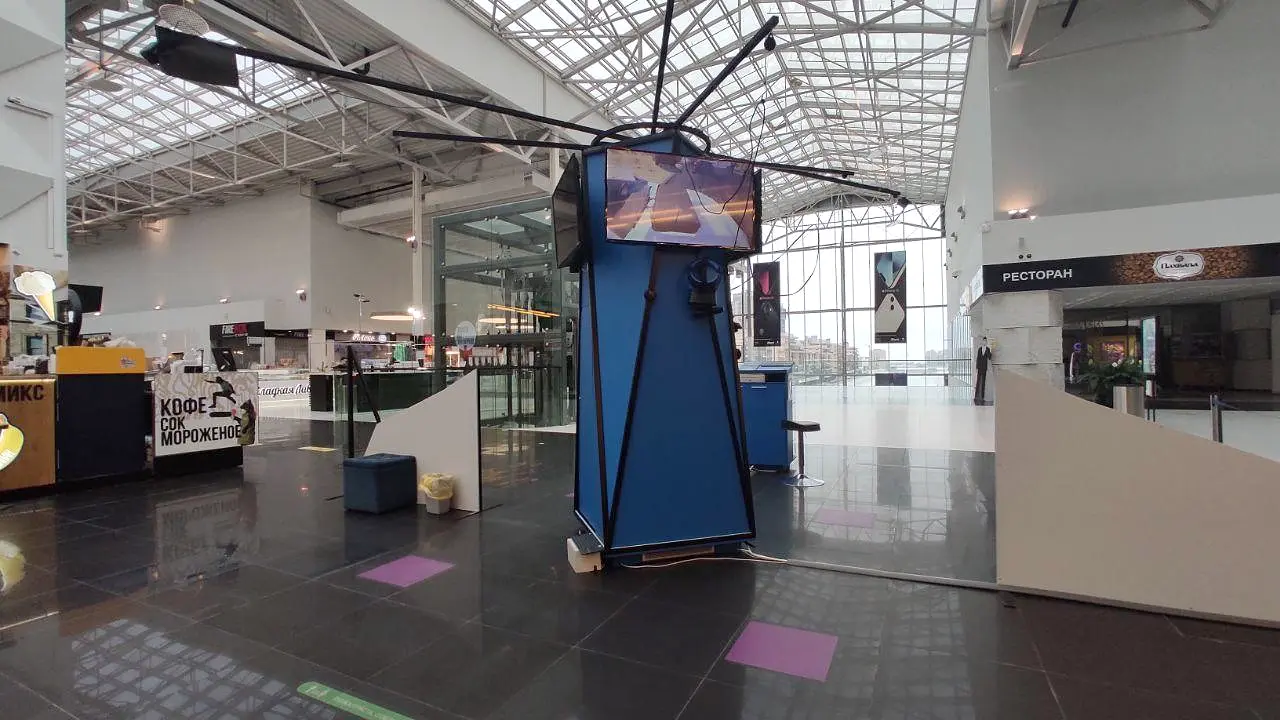

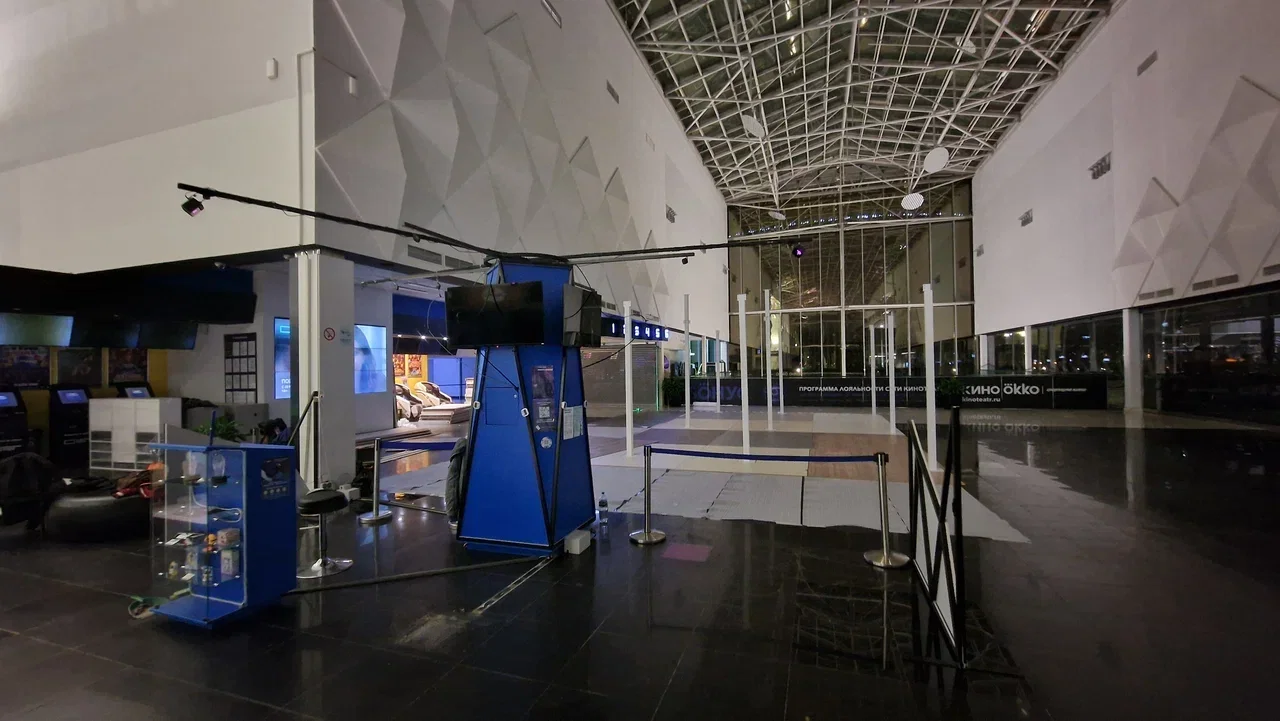

Другие ракурсы прежней точки
Задача реализации
Не мебельный заказ,
а целый павильон.
Свести архитектуру, мебель, оборудование и инженерные элементы в одну систему и подготовить её к монтажу в торговом комплексе.
Роль ANDREWOOD.PRO
От инженерной проработки
до готового объекта.
Мы выступили генеральным исполнителем павильона: инженерная проработка, мебель, металлоконструкции, электрика, производство, координация подрядчиков и монтаж.
Дизайн-концепция
Так начинался проект
Визуализации из проекта дизайнера: архитектура павильона, игровые зоны, мебель и свет. Это исходный замысел, который затем прошёл инженерную проработку и реализацию.
Шесть визуализаций из исходного проекта дизайнера.
Инженерная проработка
Замысел становится
рабочим проектом.
Увязали архитектуру, металлокаркас, мебель и электрическую часть. Проработали конструктивные узлы, устойчивость каркаса и расположение оборудования с учётом требований площадки.
Металлокаркас / Единая система
Конструкция в масштабе
реального пространства

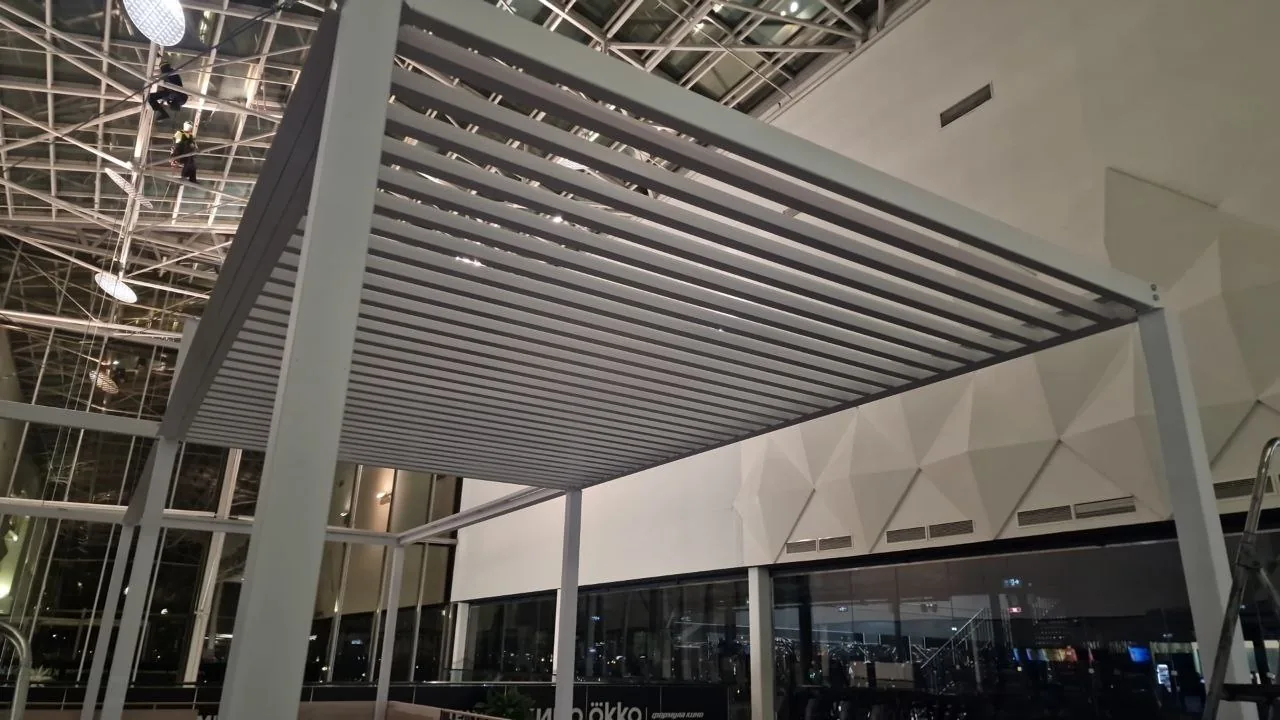

Каркас, оборудование, мебель, экраны и потолочные элементы нужно было увязать в одной системе открытого павильона.

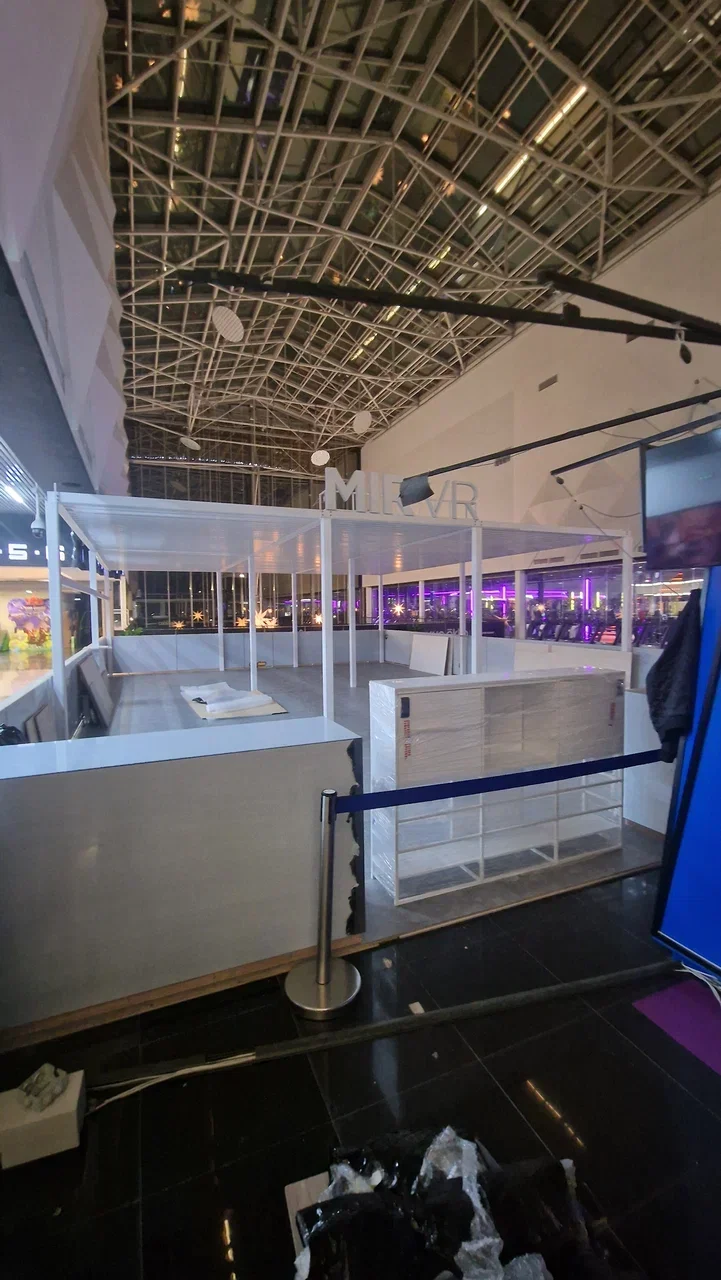

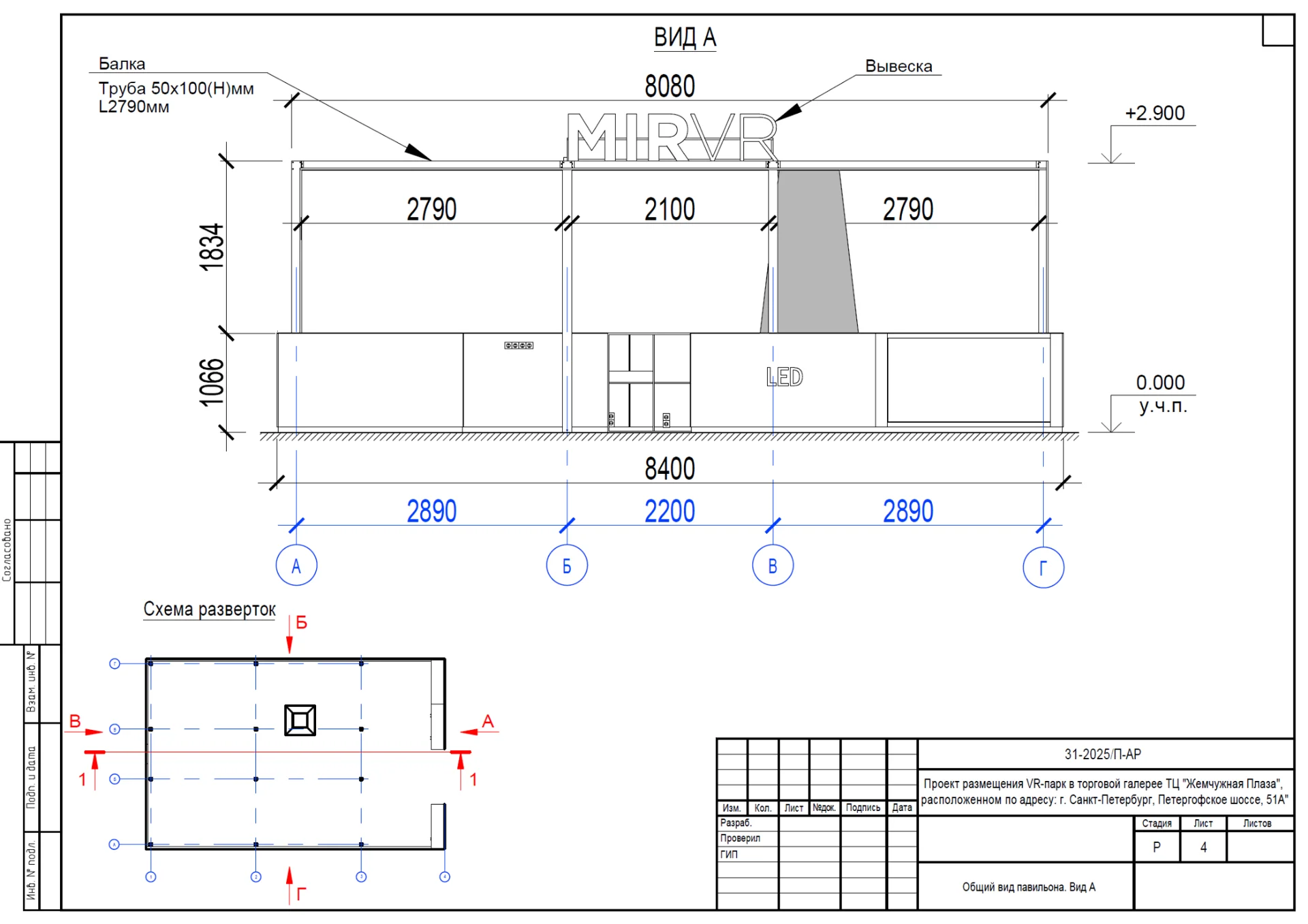

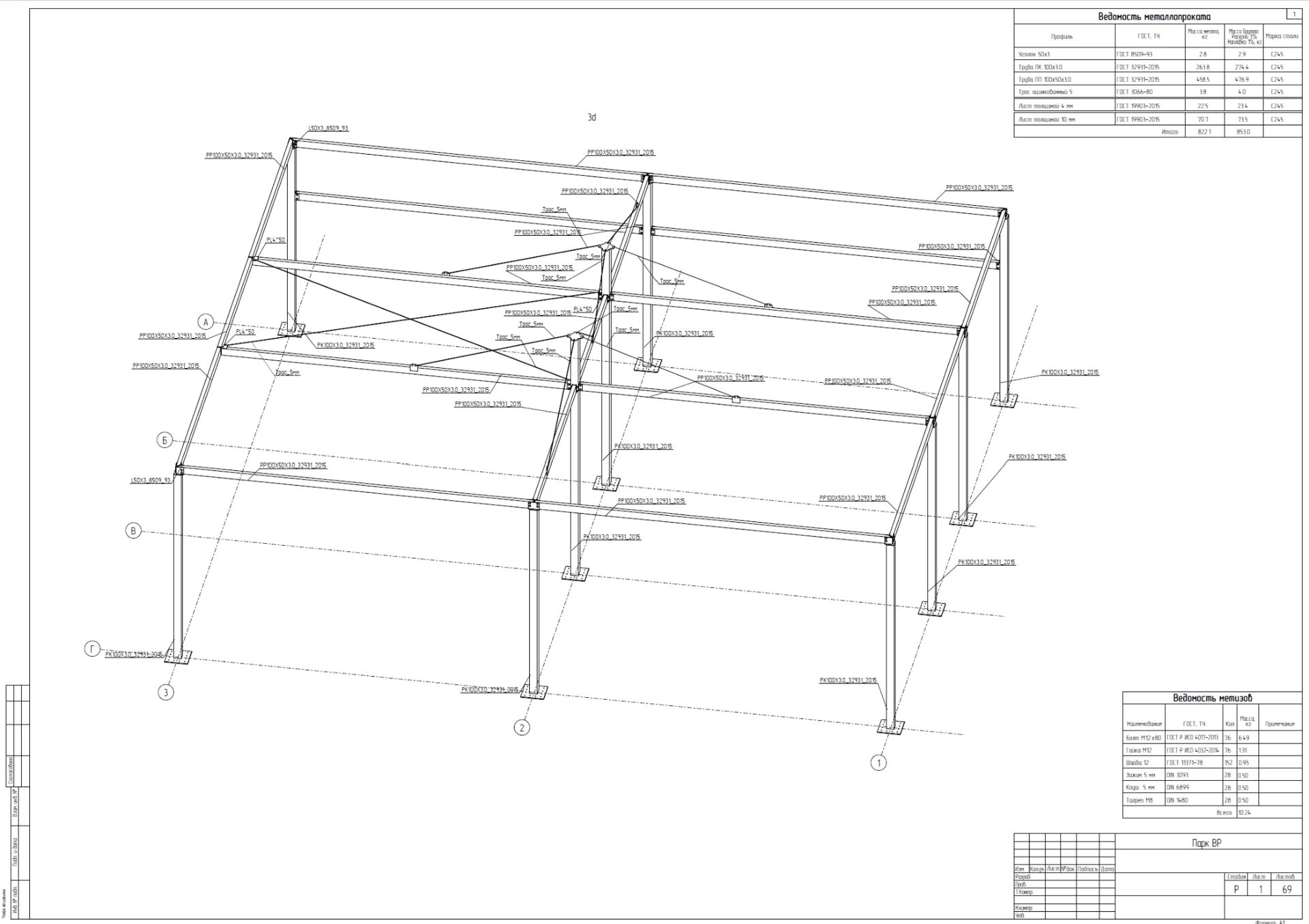

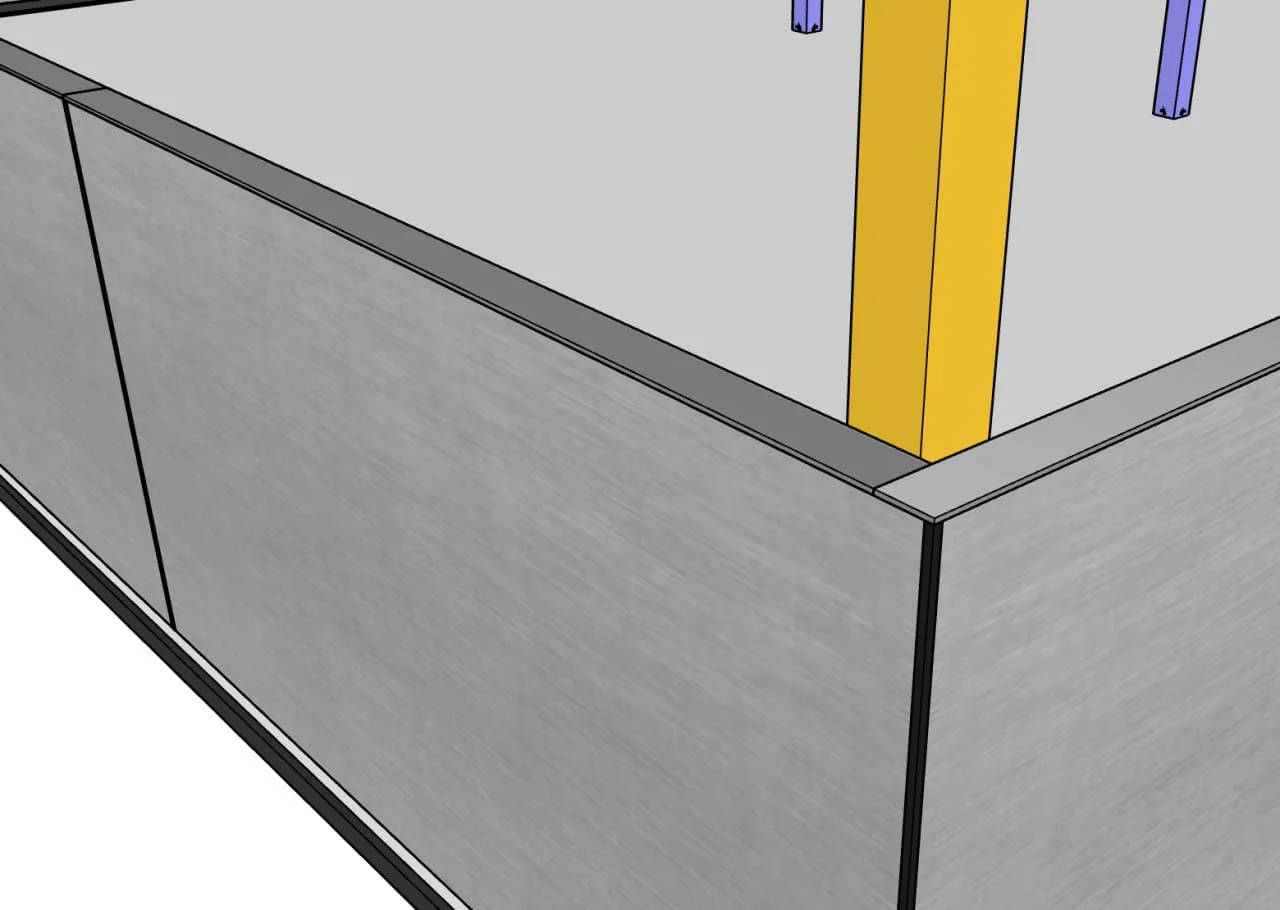

На чертеже — общая схема и соединения. На объекте — сборка конструкции в фактическом пространстве торгового комплекса.
Материалы проекта
Материалы, рассчитанные
на коммерческую нагрузку.
Подбирали материалы с учётом интенсивной эксплуатации, пожарных требований и общего образа павильона.
- Внешний фасад
- Нержавеющая сталь
- Внутренний каркас
- Nordeco «Серый камень»
- Шкаф под компьютеры
- Алюминиевая система "ЛОФТ"

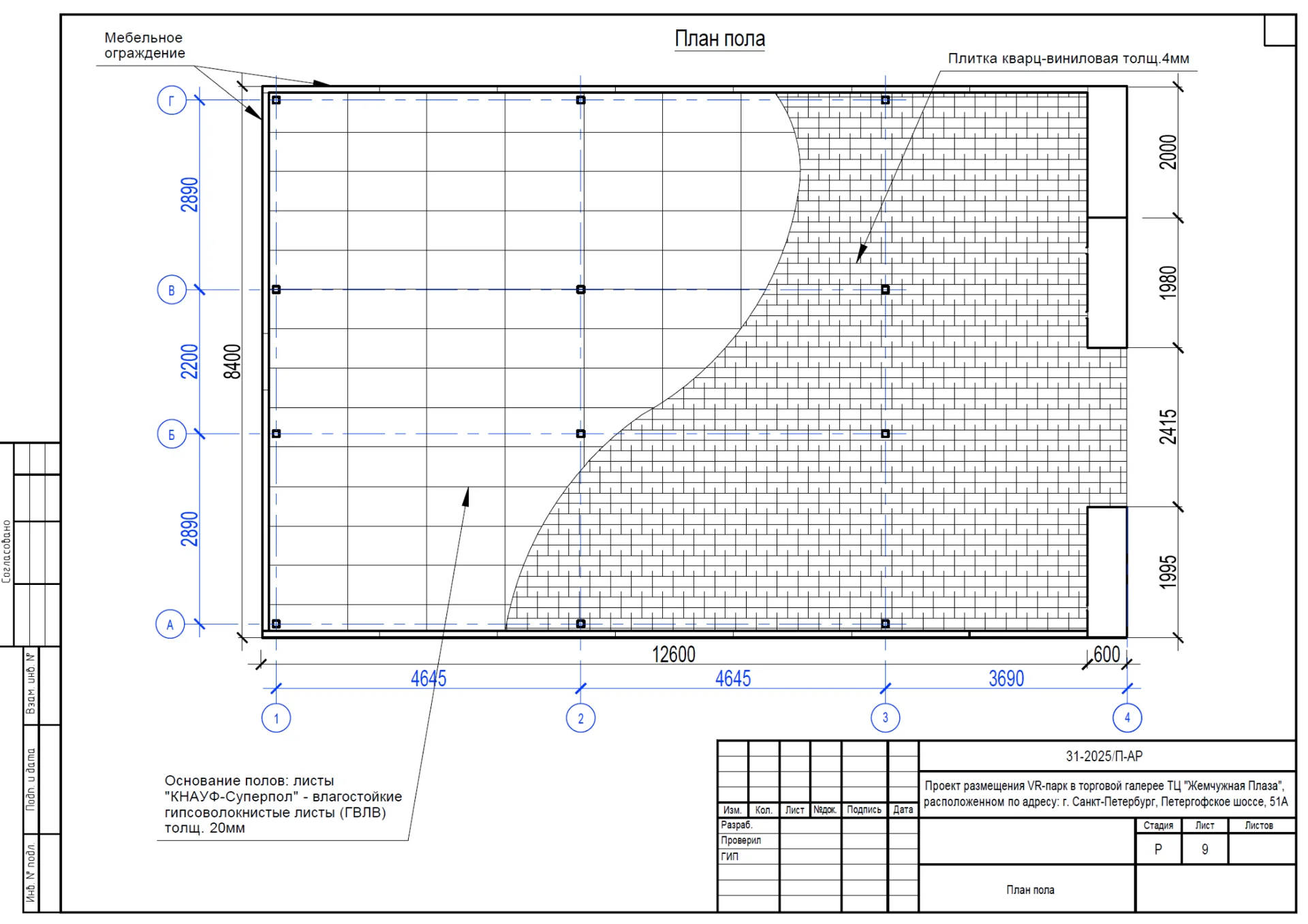

- Пол
- Финишное покрытие — кварц-винил Fargo «Королевский оникс», 600 × 300 × 4 мм, на подложке Fargo 1,5 мм.
Корпусная мебель
От чертежа
до готового изделия.

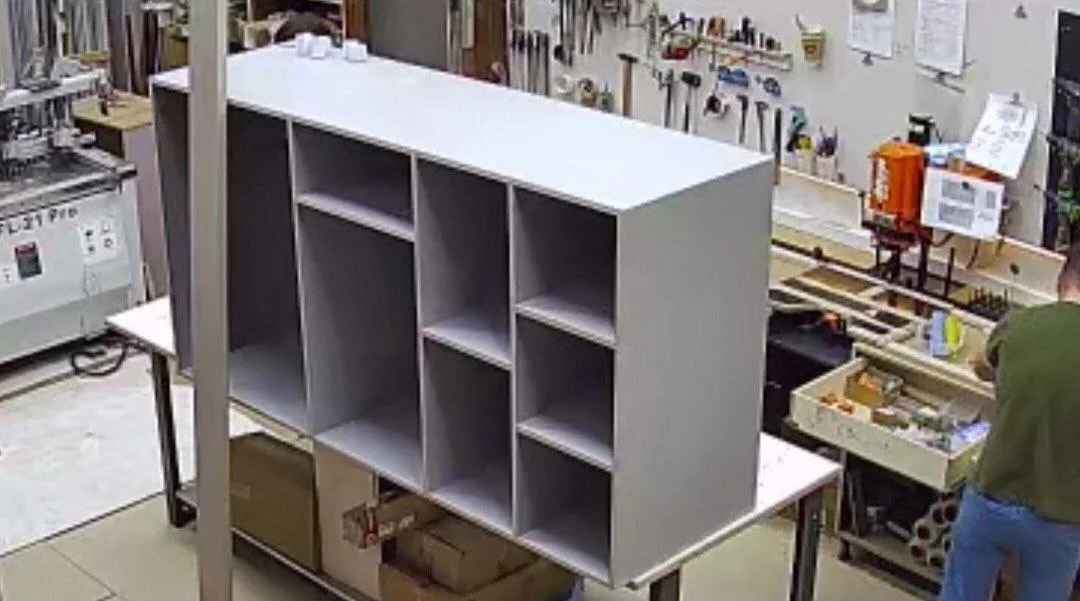

Мебель разрабатывалась под оборудование, хранение и ежедневную эксплуатацию павильона. Каждый элемент прошёл путь от рабочего чертежа до изготовления и отделки.

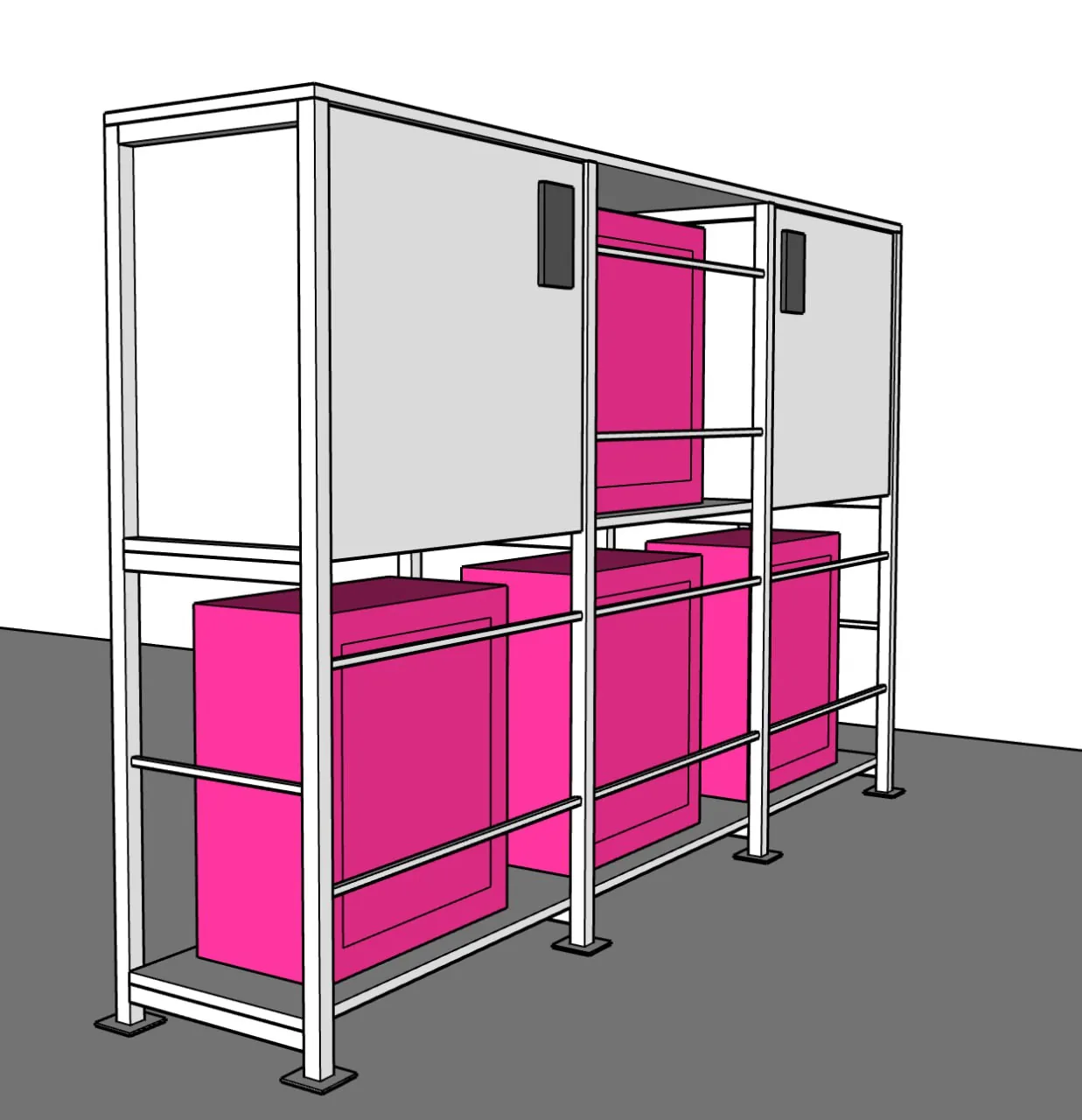

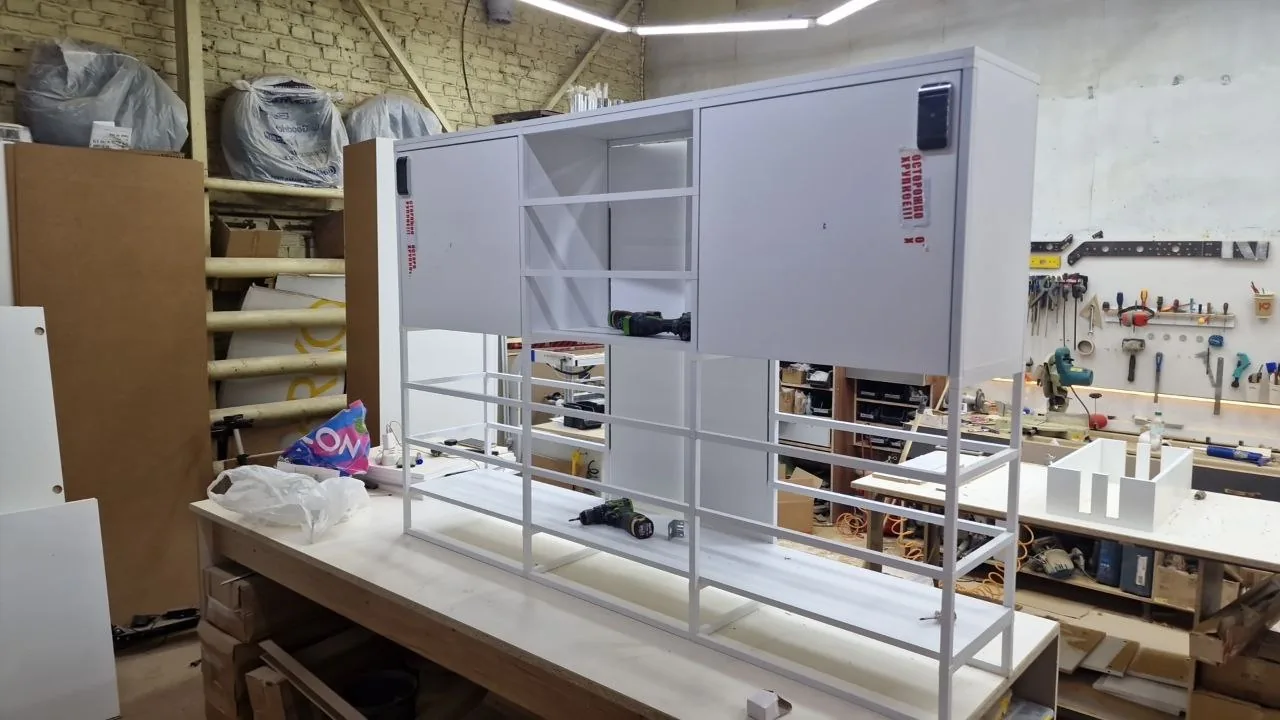

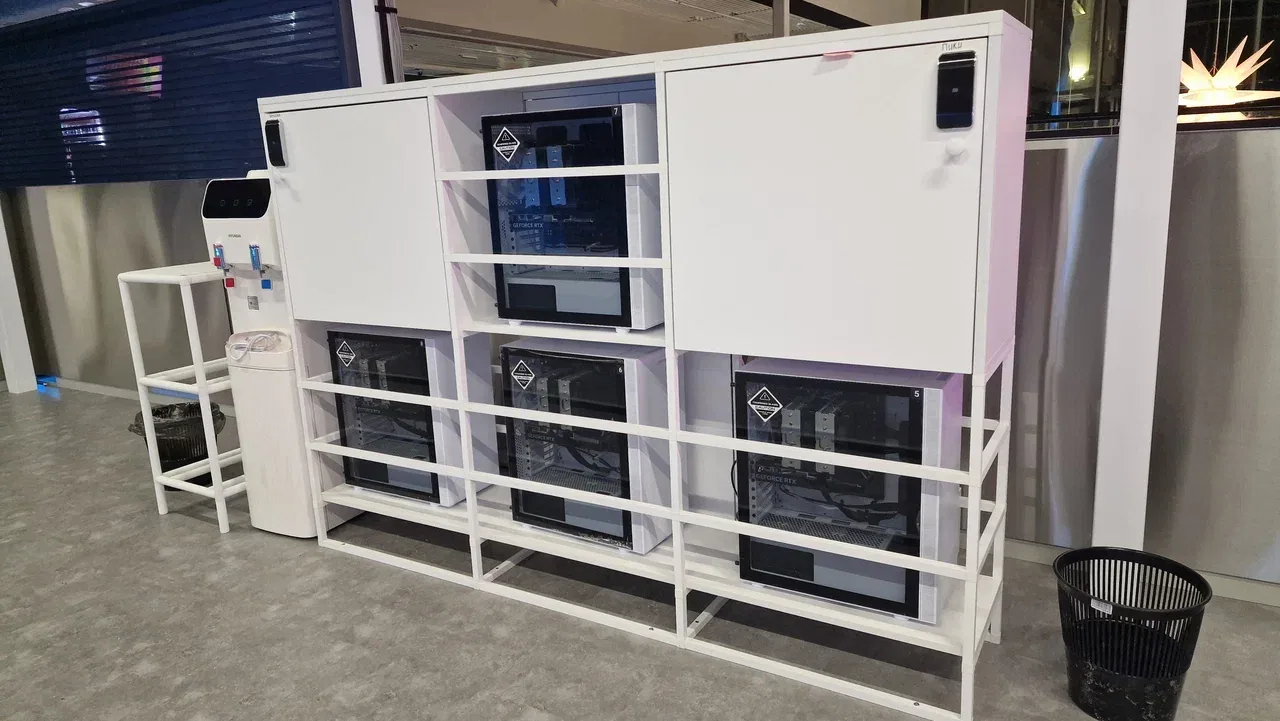

Мебель вокруг реальных компьютеров

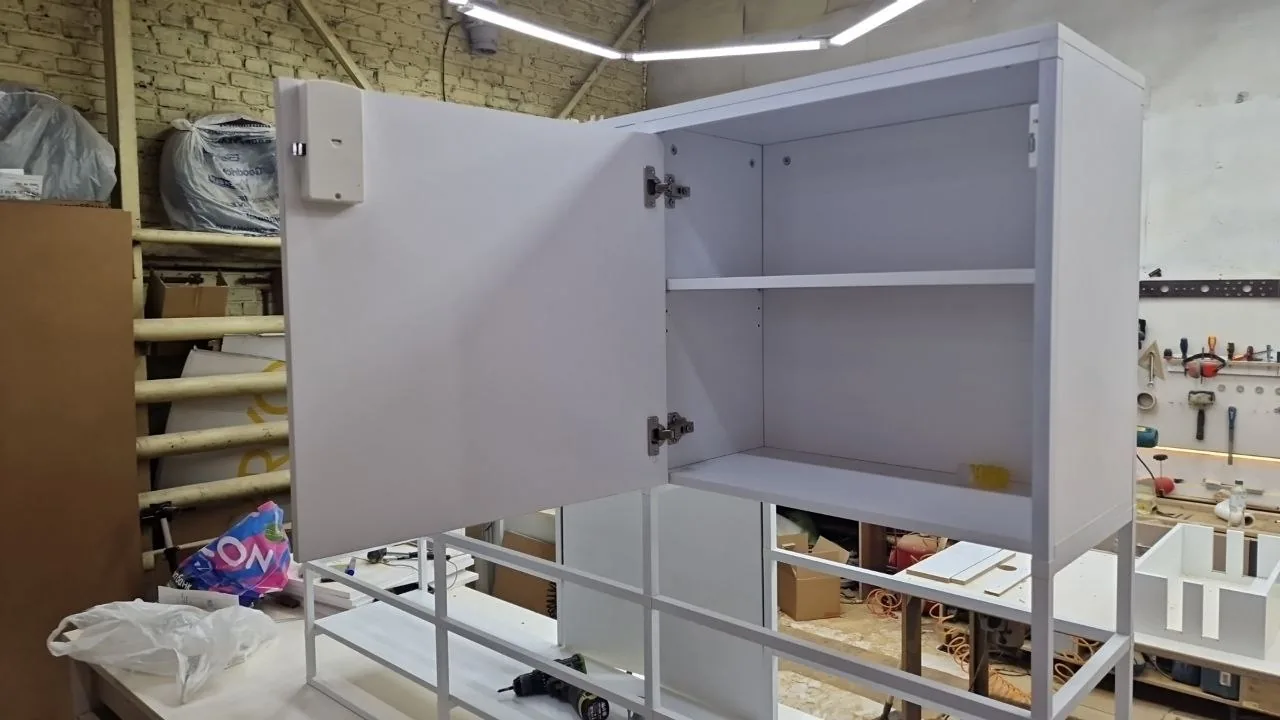

Для компьютерных блоков предусмотрели открытые места размещения. Закрытые секции, дверцы и замки встроили в ту же конструкцию.

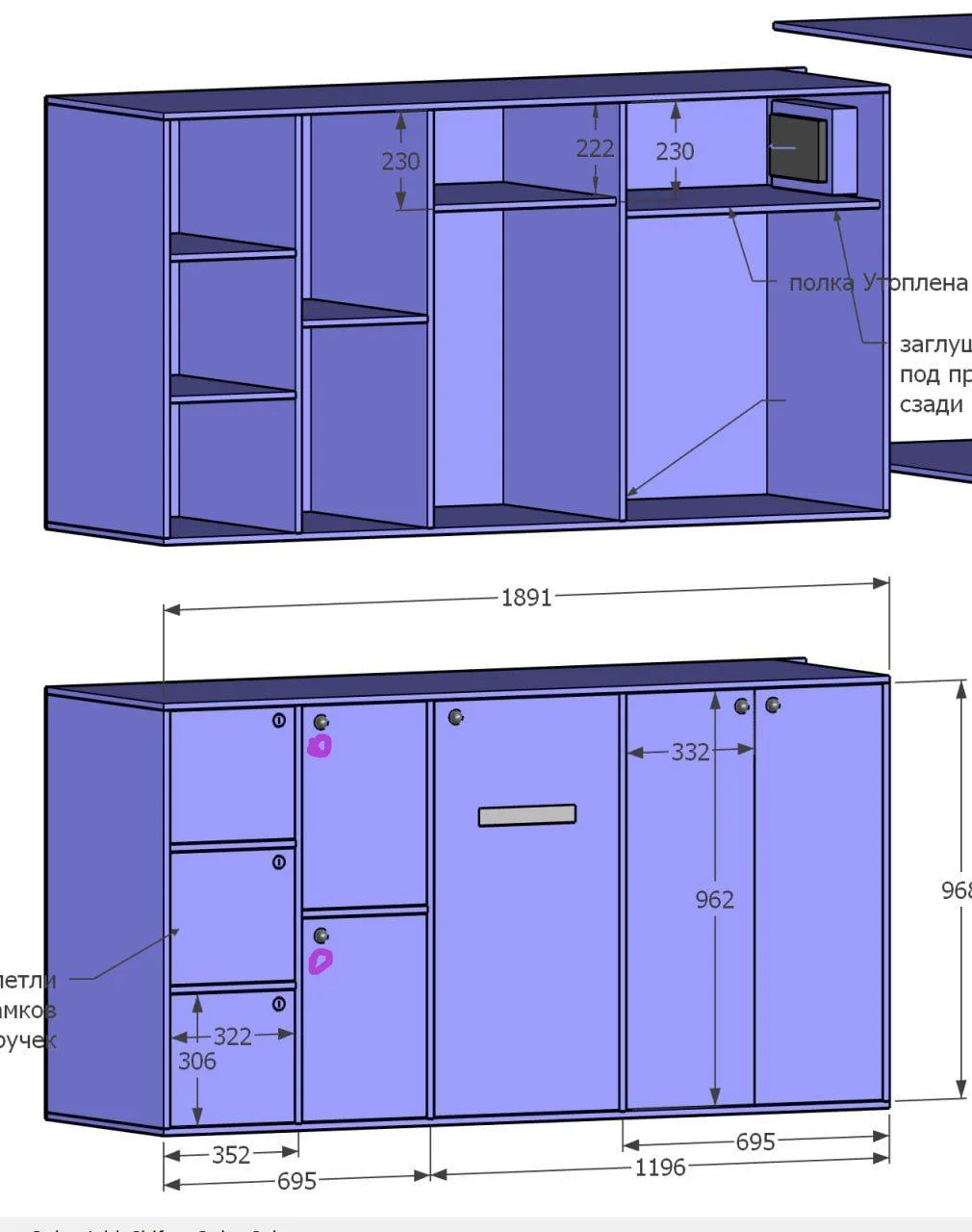

Стойка администратора и хранение
Сценарий доступа
Один доступ
для всей системы

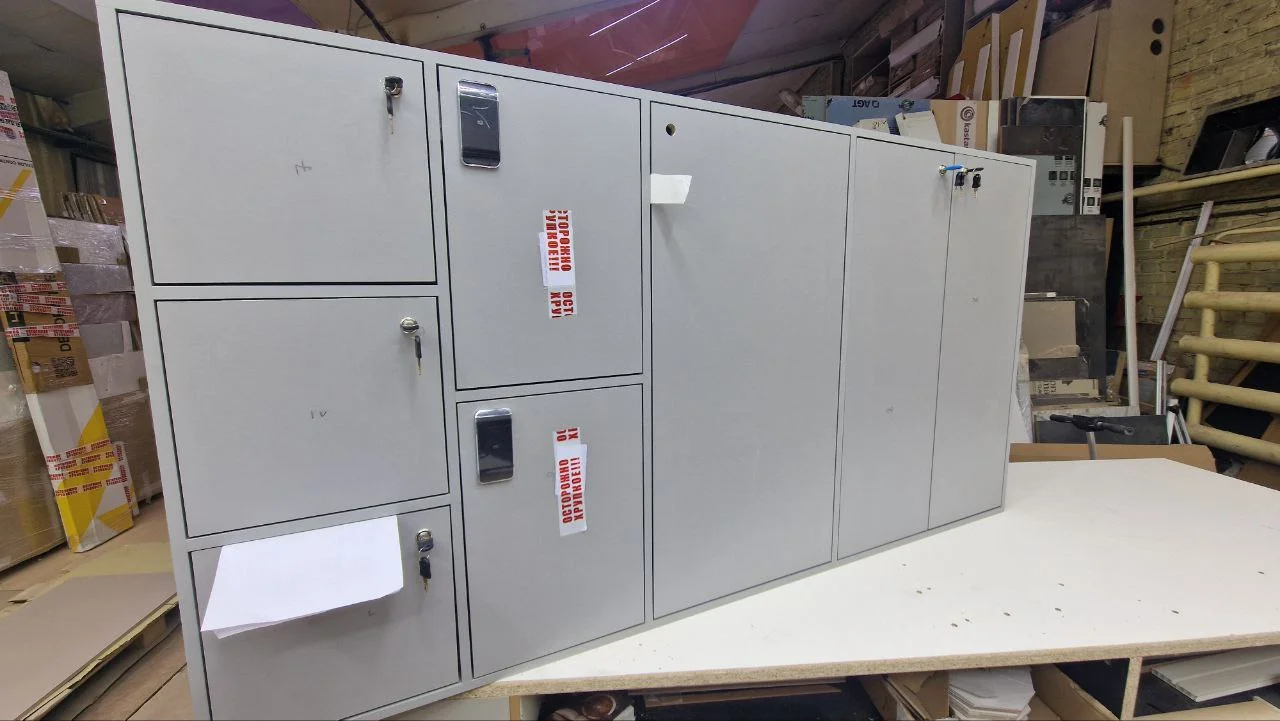

Для шкафчиков предусмотрели электронные замки, а на тумбе администратора — кодовый. Через него организован контролируемый доступ к оборудованию.
Служебный электронный носитель — браслет или ключ-карта — остаётся на точке. При смене администратора достаточно передать код: новый физический ключ не нужен.

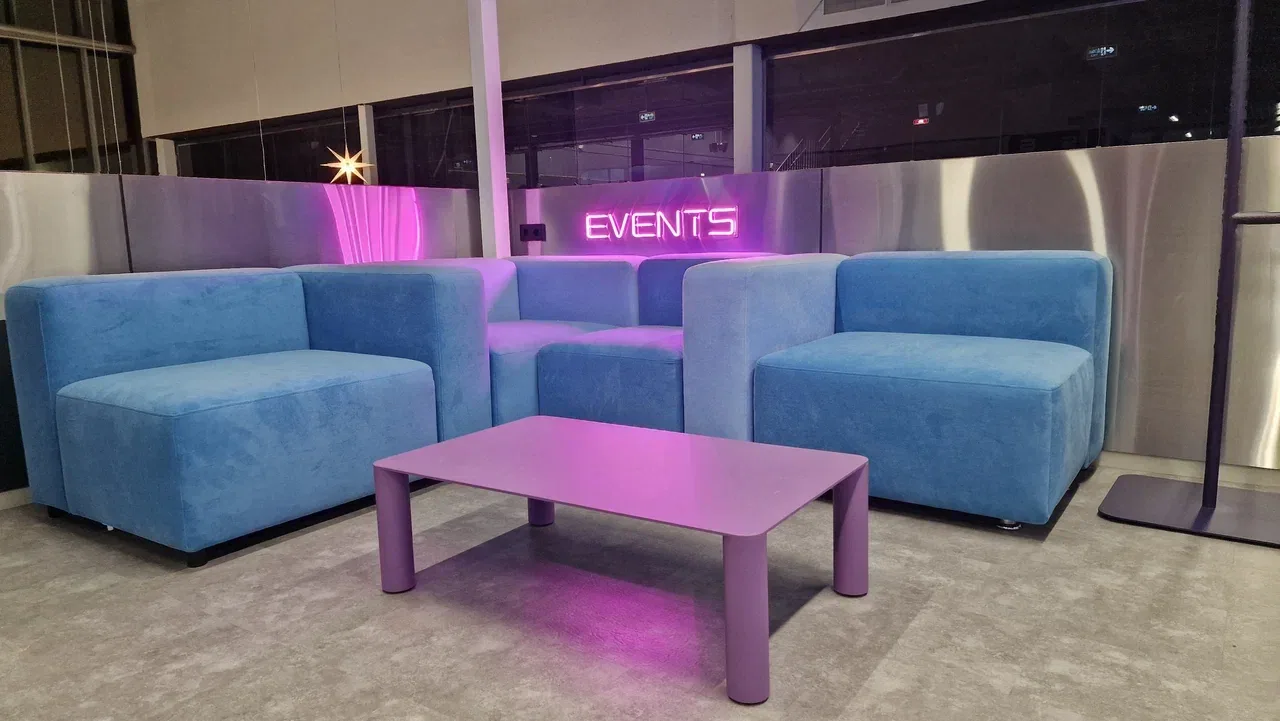

Мягкая мебель
Одна система.
Разные сценарии.

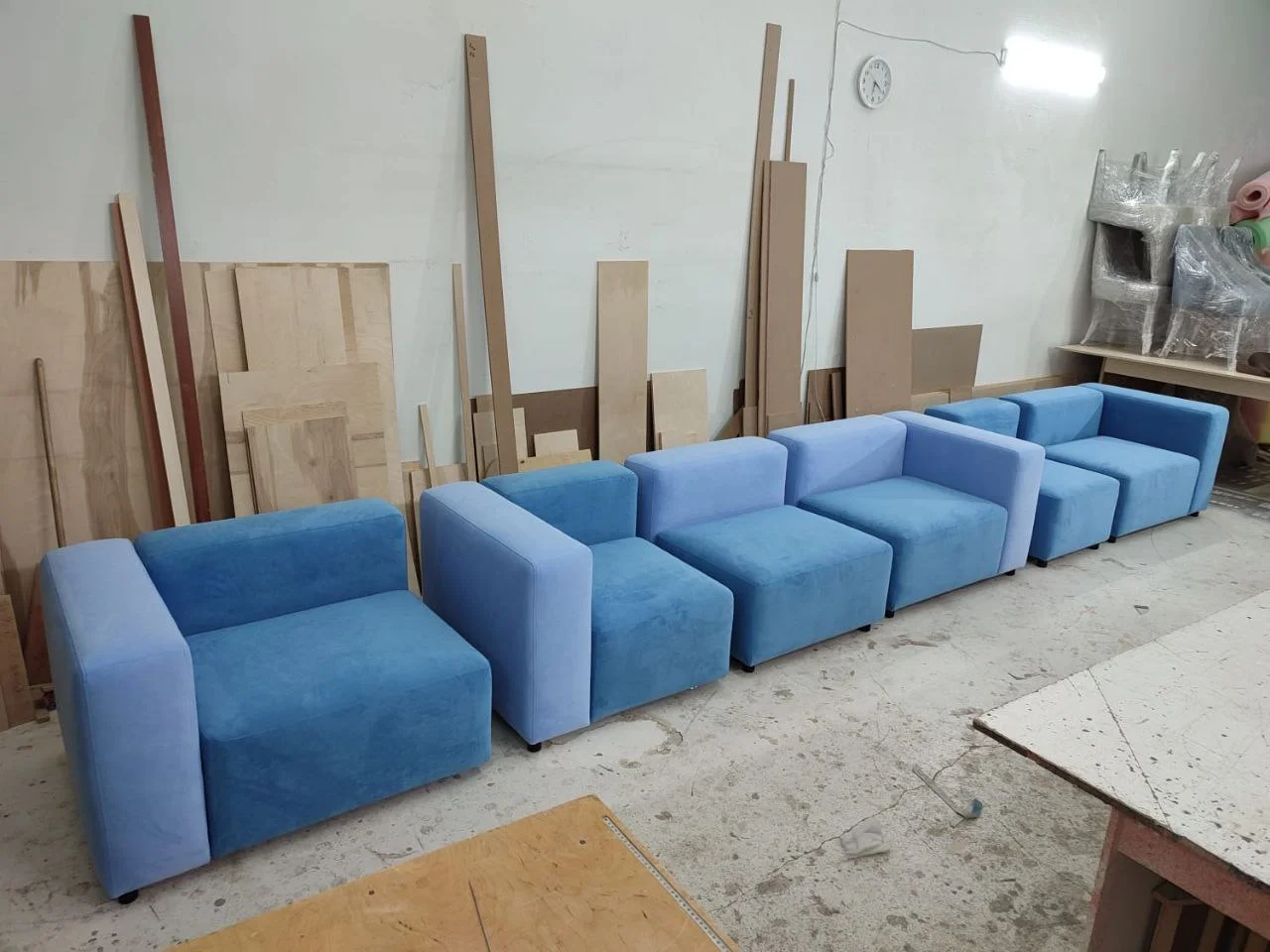

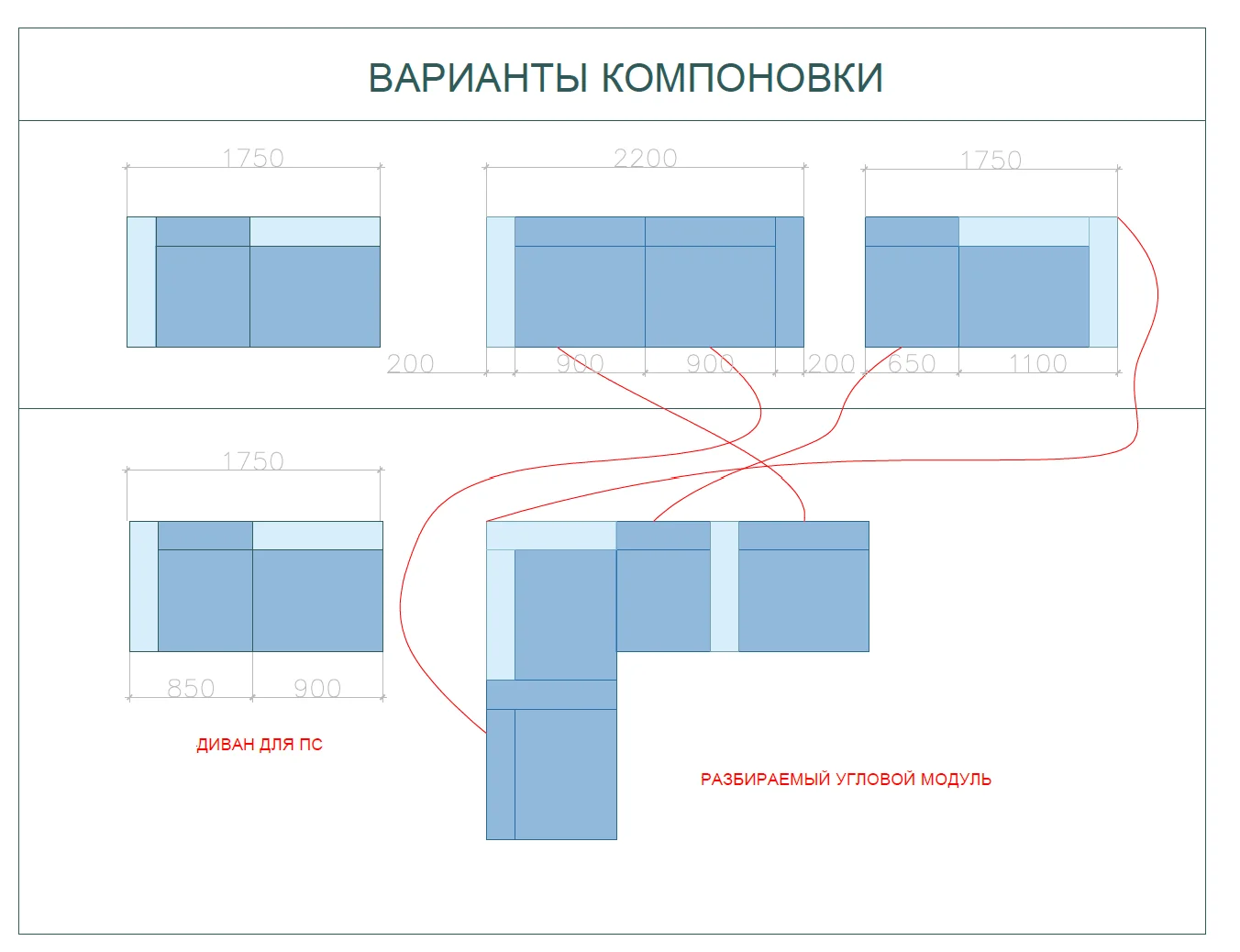

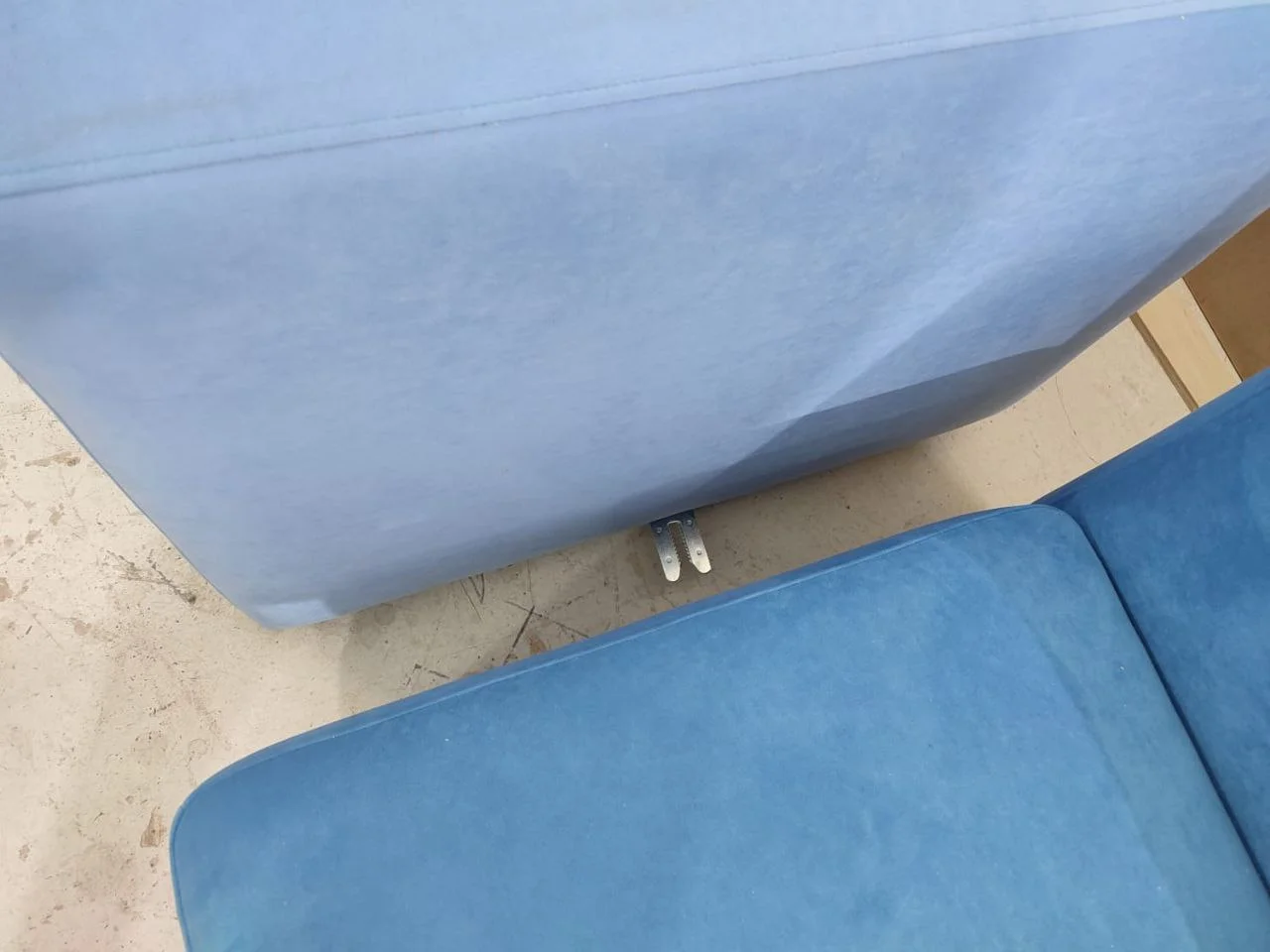

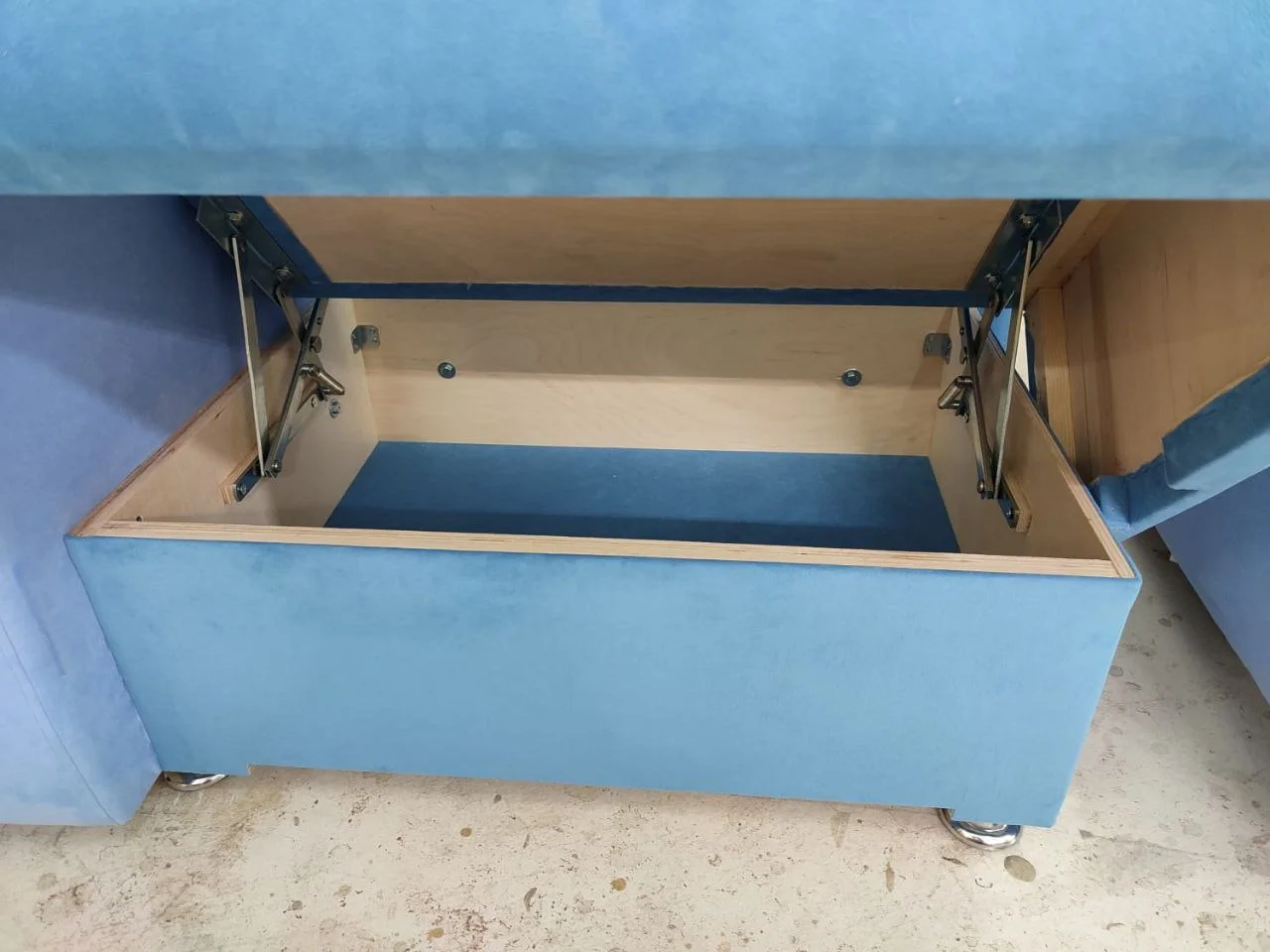

Модульные диваны можно компоновать под разные сценарии пространства. Проработали каркасы, ткань, соединение модулей и встроенное хранение.
Монтаж

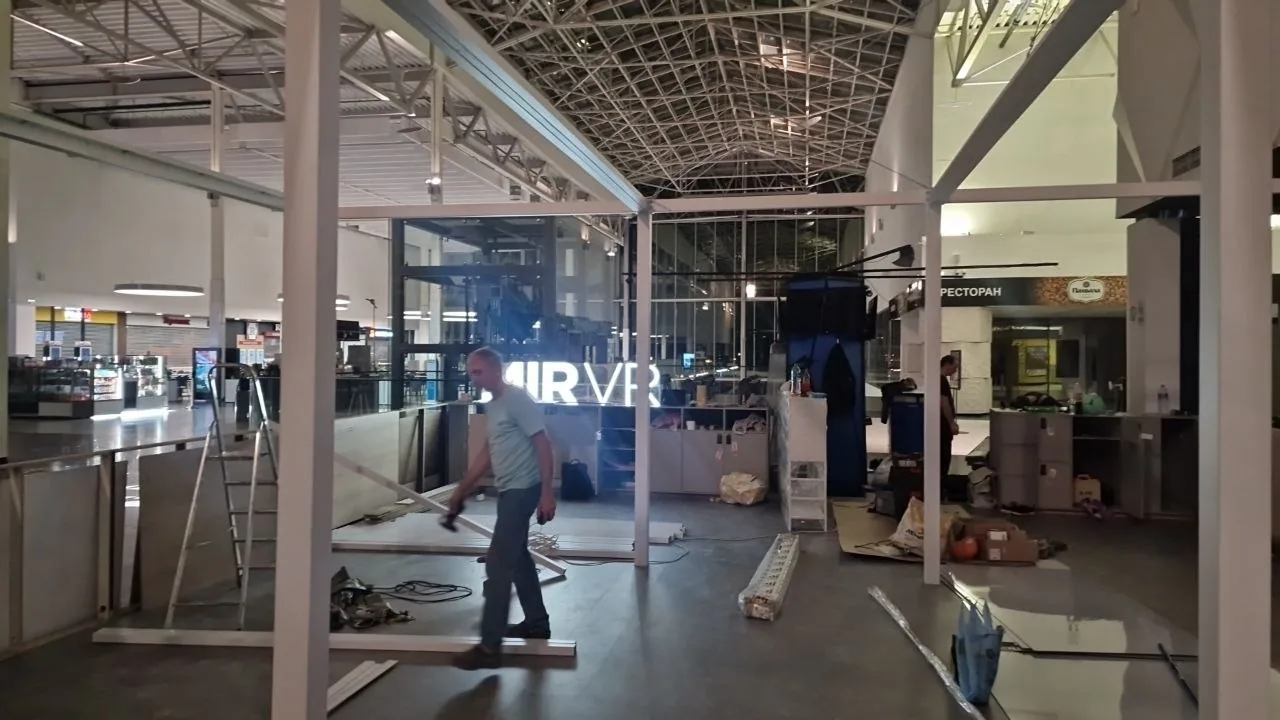

Пять ночей монтажа

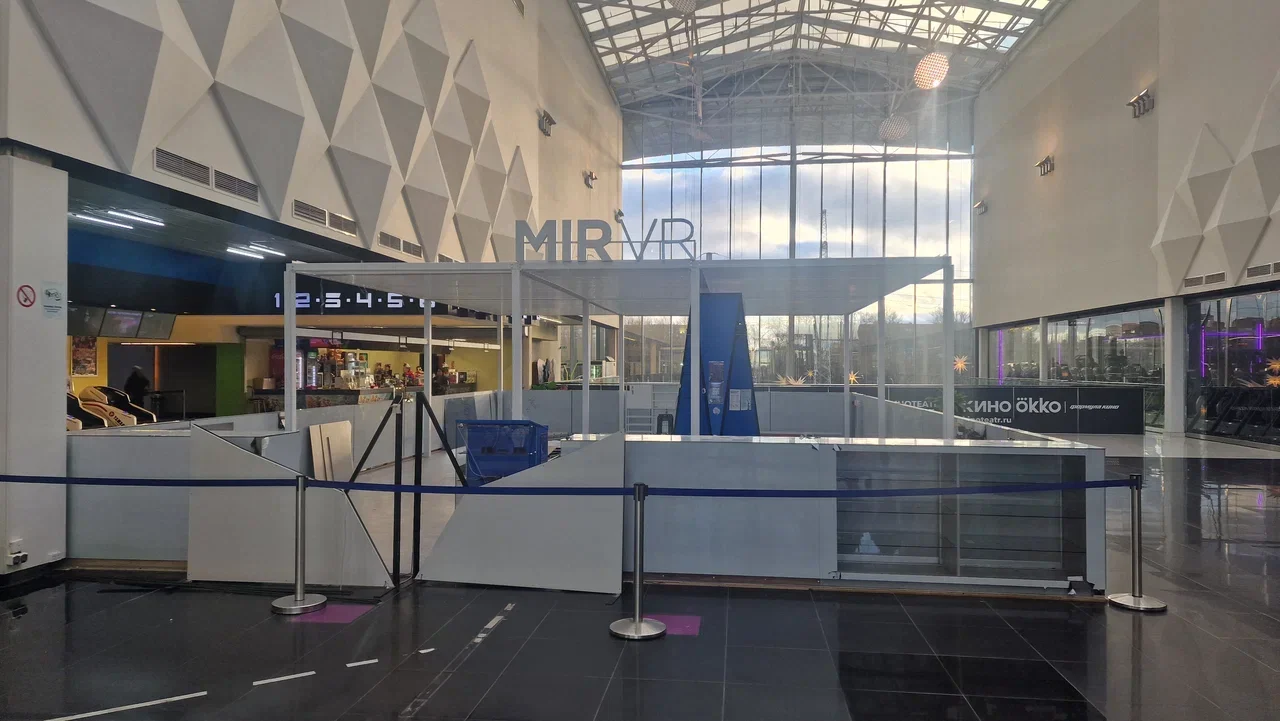

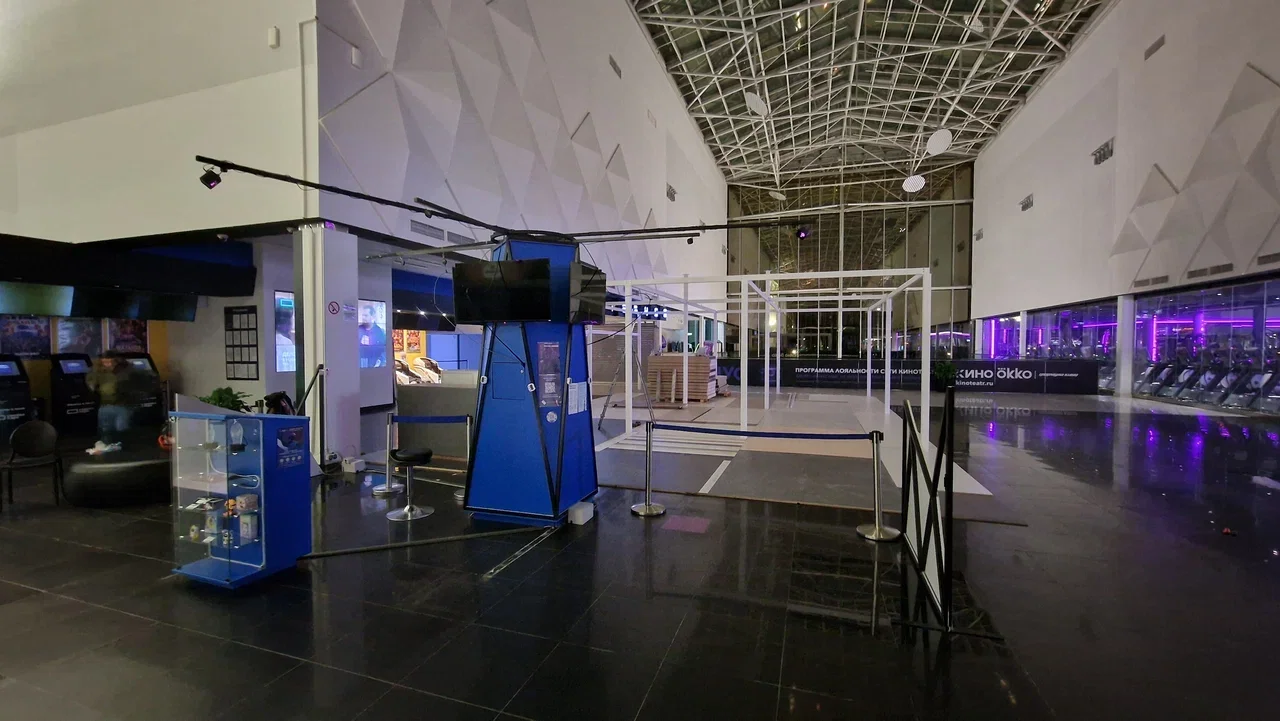

Основной объём работ выполнили на производстве. На площадке собрали каркас, периметр, мебель и свет, установили оборудование. Основной монтаж проходил ночью — именно в это время правила торгового комплекса позволяли выполнять монтажные работы на площадке.

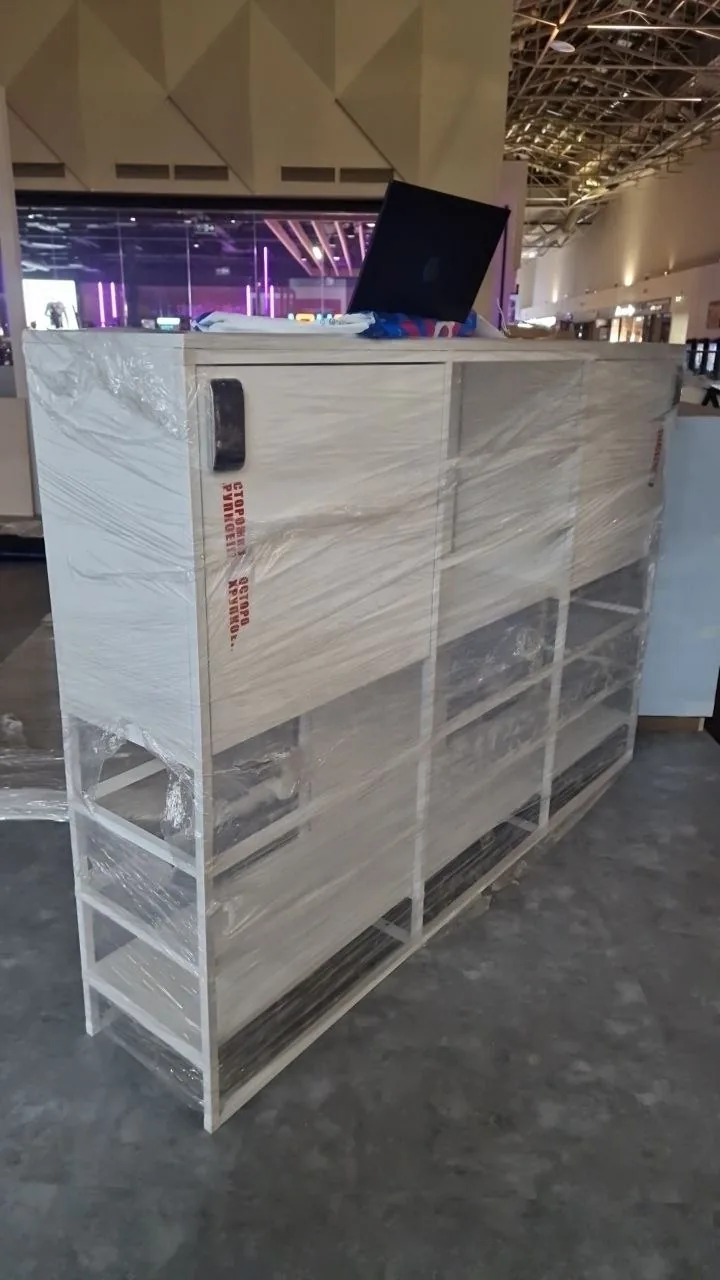

На объект — с подготовленными узлами

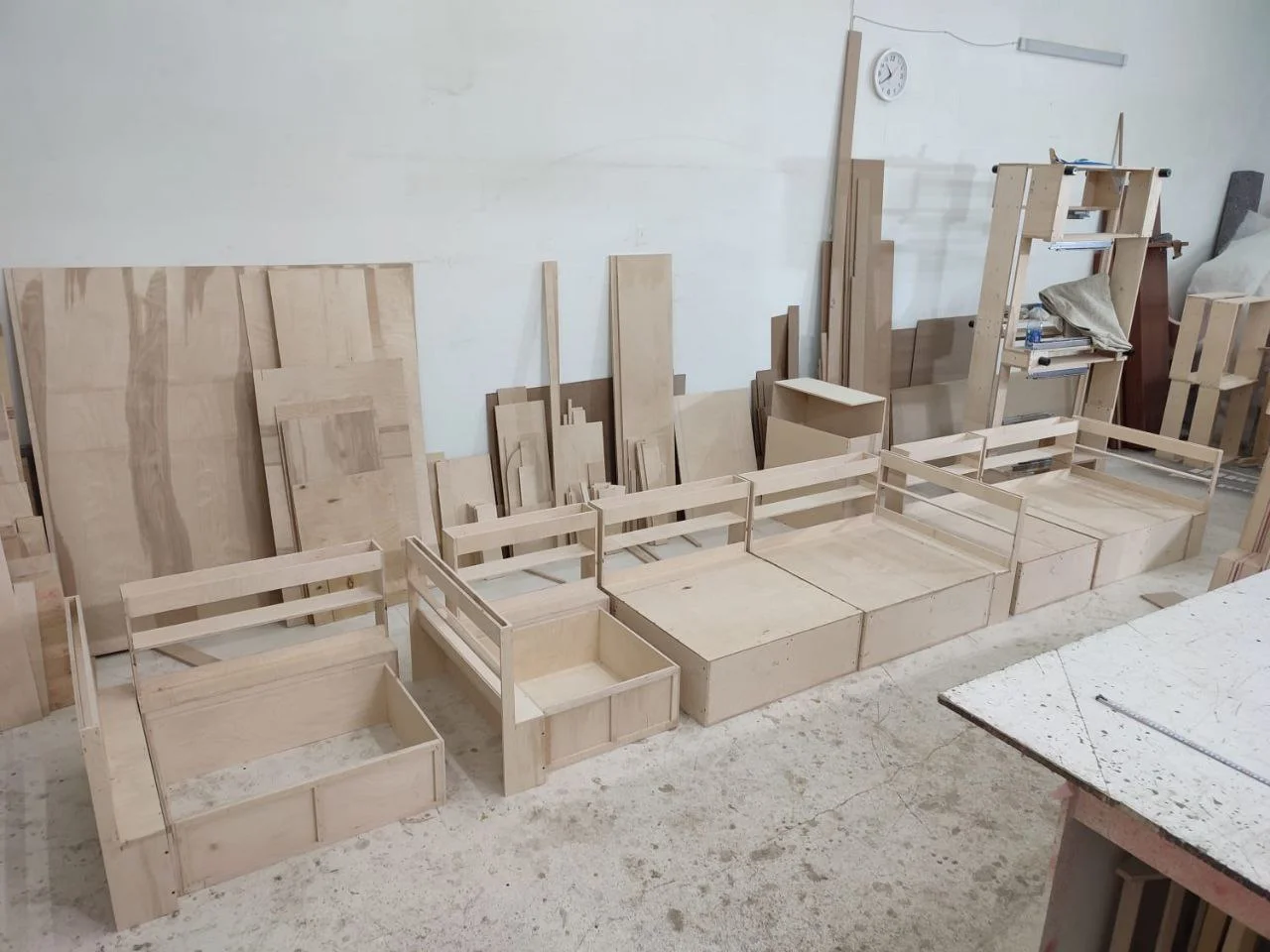

Каркасы, мебельные секции и мягкие модули готовили до выезда. На площадке их предстояло соединить с остальными элементами павильона.
В монтажную ночь важно оставить как можно меньше неизвестного: время нужно для сборки, подключения и решения вопросов, которые обнаруживаются только на месте.

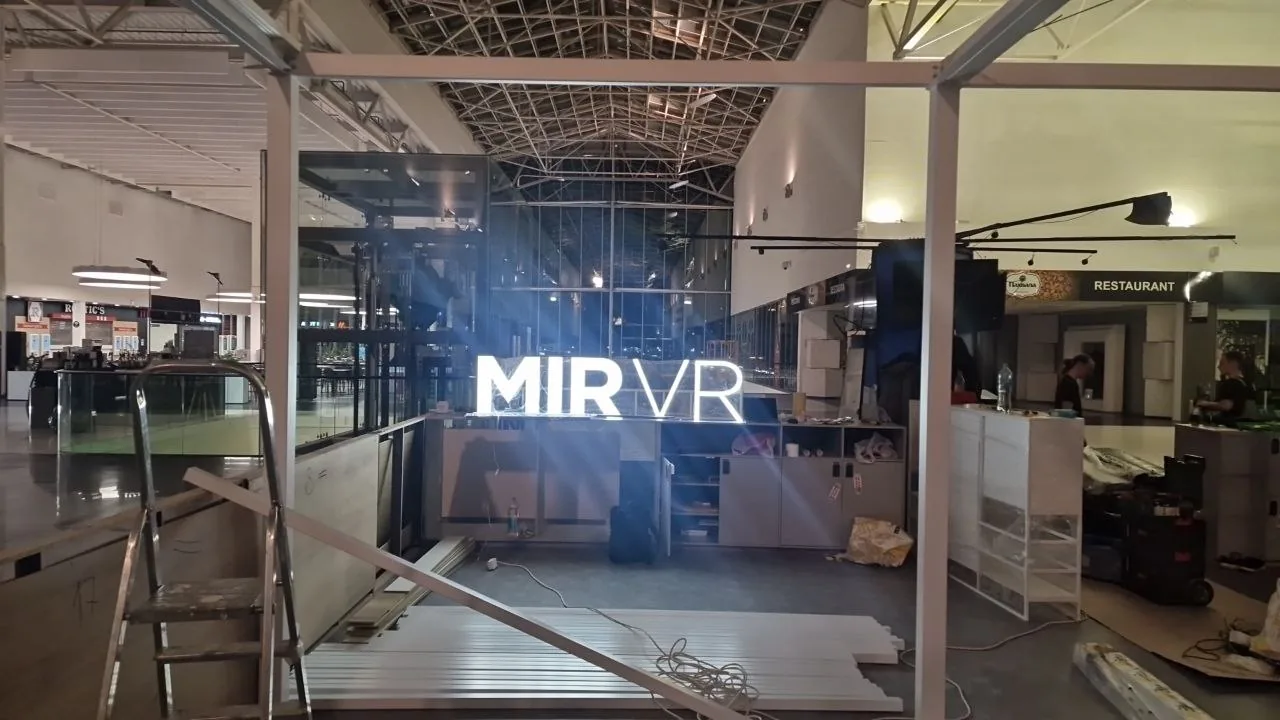

Монтажная ночь / Ограничение по высоте
Местоположение павильона
и ограничение по высоте
При монтаже выяснилось, что согласованное местоположение павильона пересекается по высоте с существующей вывеской кинотеатра. Её нижняя отметка находилась ниже верхней точки конструкции MIR VR.
Решение требовалось здесь и сейчас, посреди ночи: остановка означала потерю всей монтажной смены. Команда оперативно нашла ответственных специалистов, согласовала изменение и получила необходимую помощь, чтобы продолжить работу той же ночью.
После оперативного согласования монтаж продолжился.
Подключение в фактической точке
Питающий кабель оказался в другой зоне, чем предусматривал проект. Конструкция ограждений позволила провести его от фактической точки подключения без переделки готовых элементов павильона.
Каркас → мебель и инженерные элементы → оборудование, свет и настройка

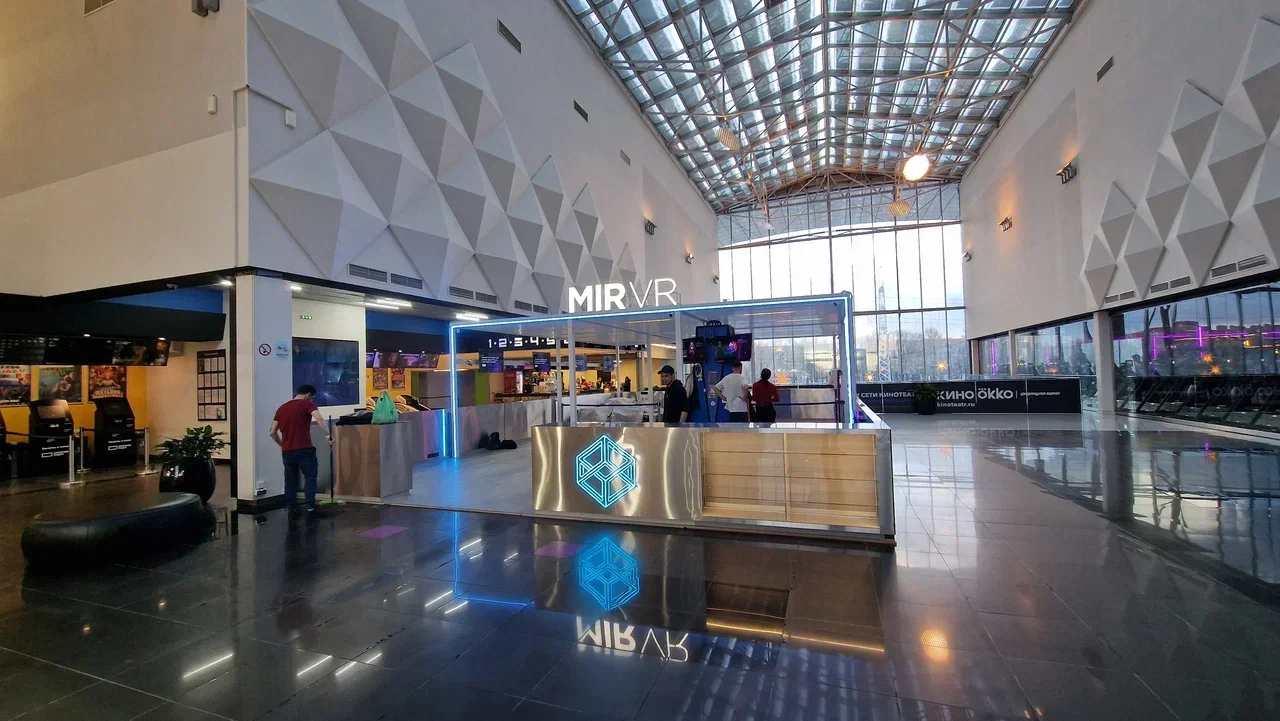

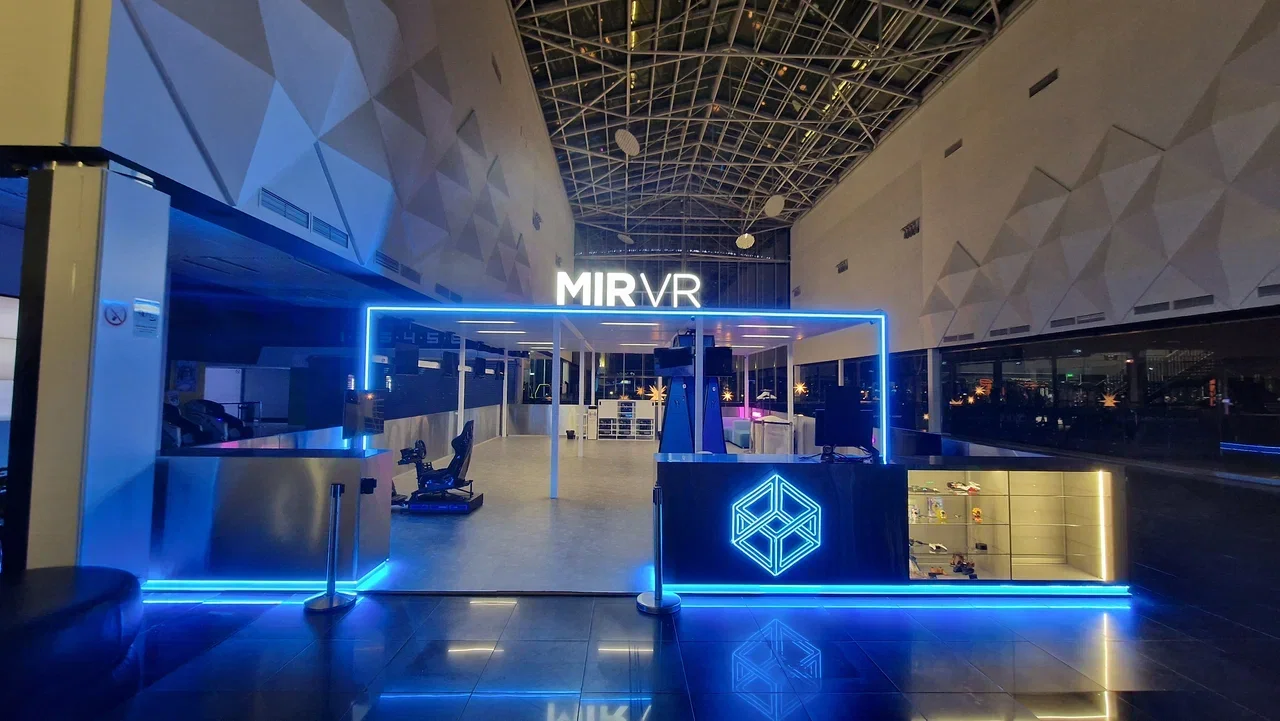

Готовый результат

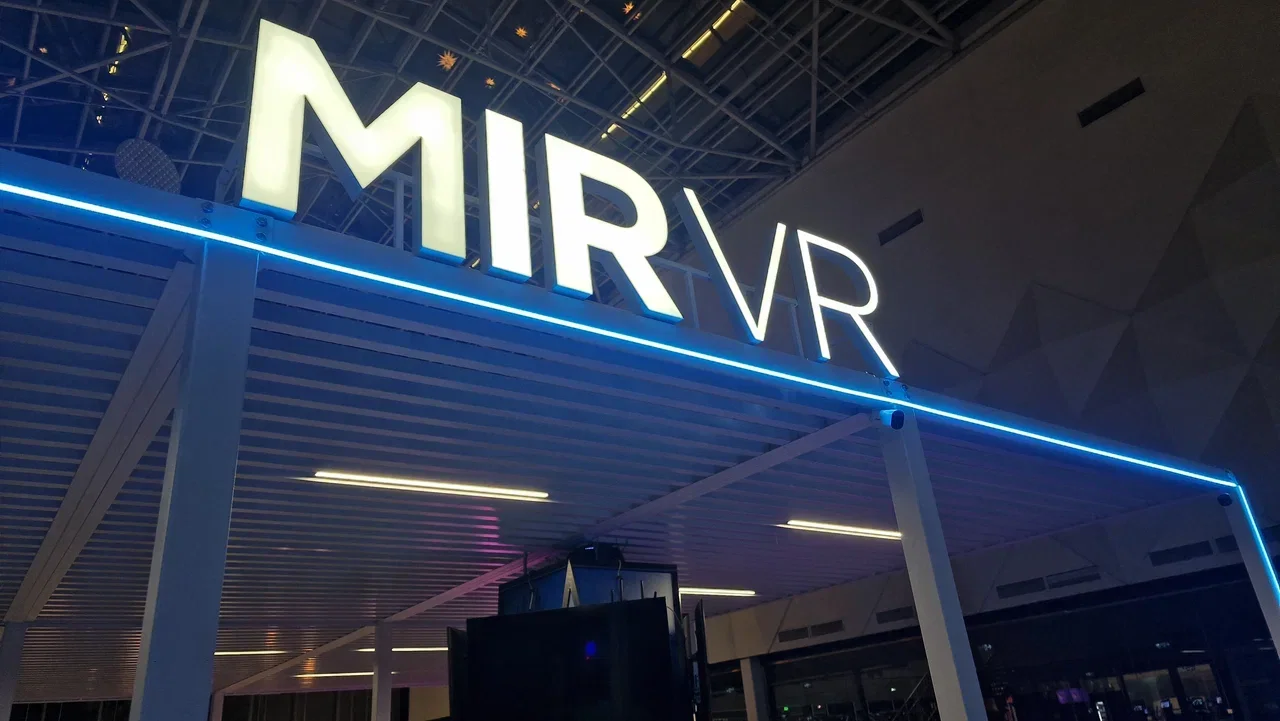

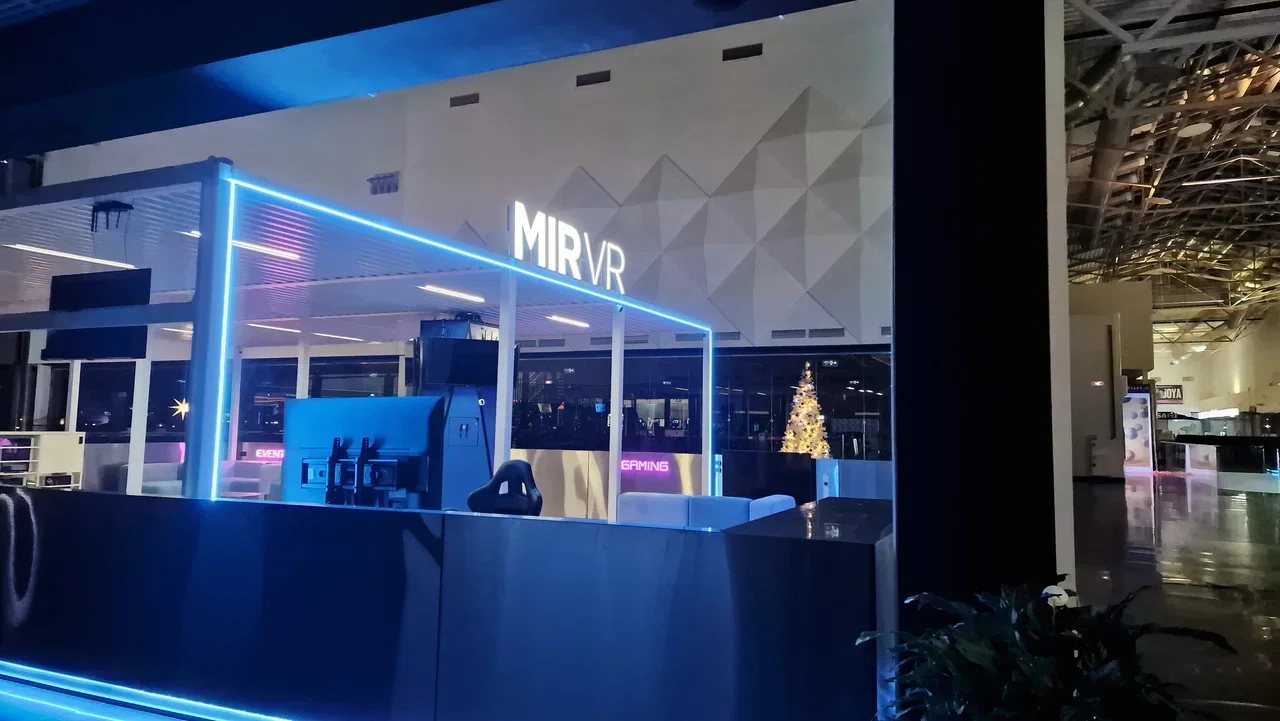

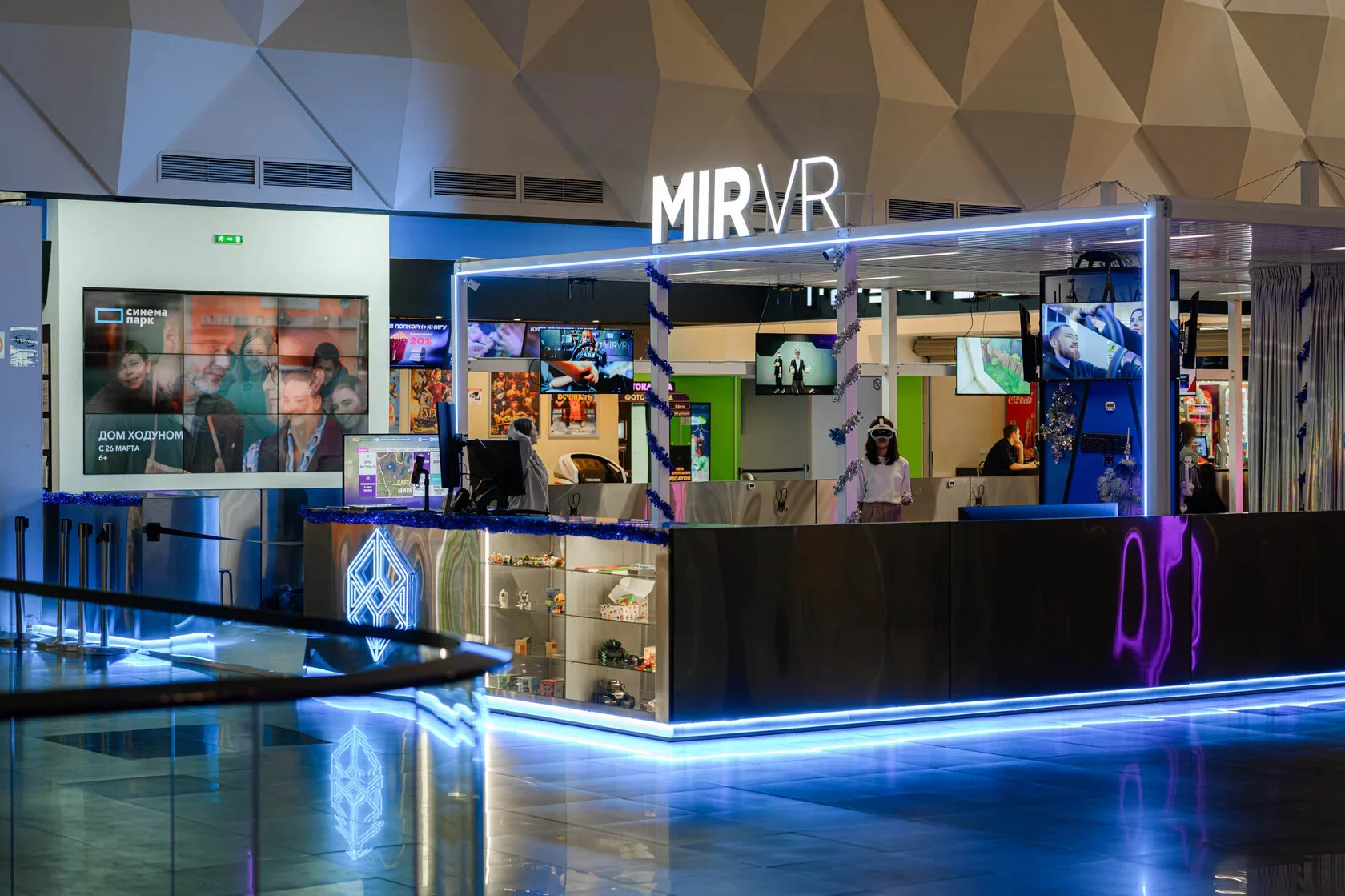

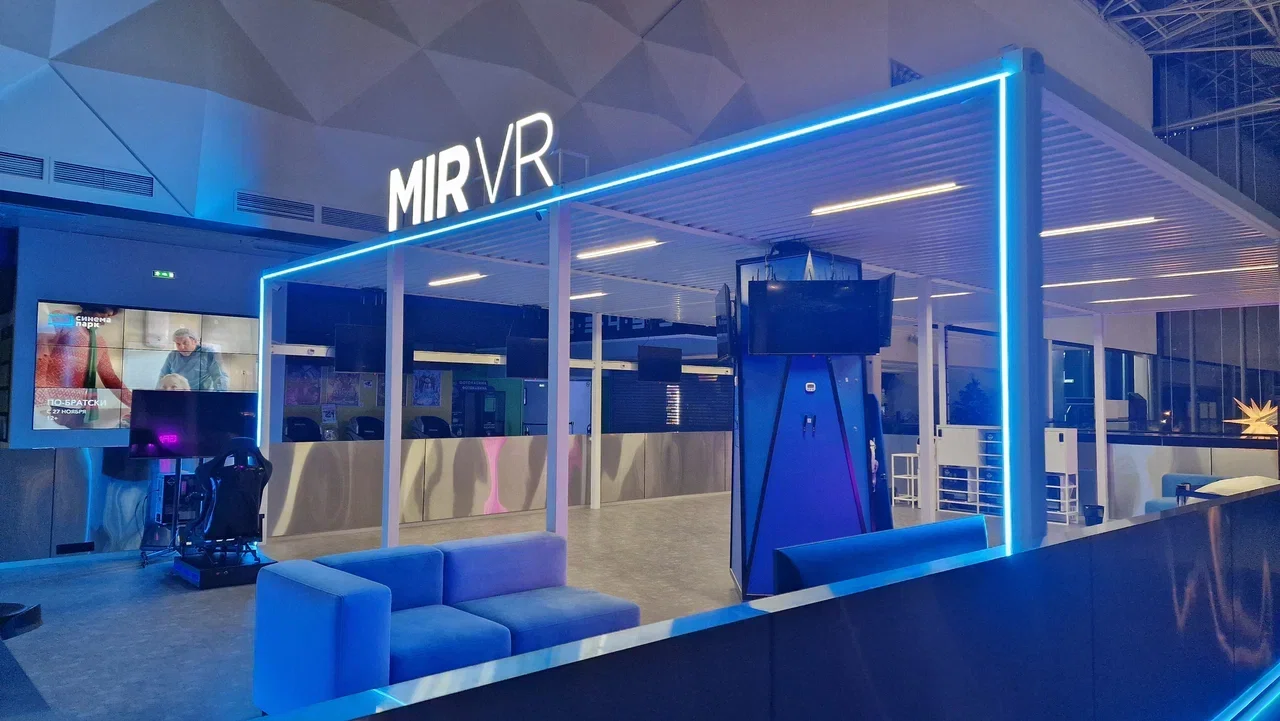

Готовый павильон

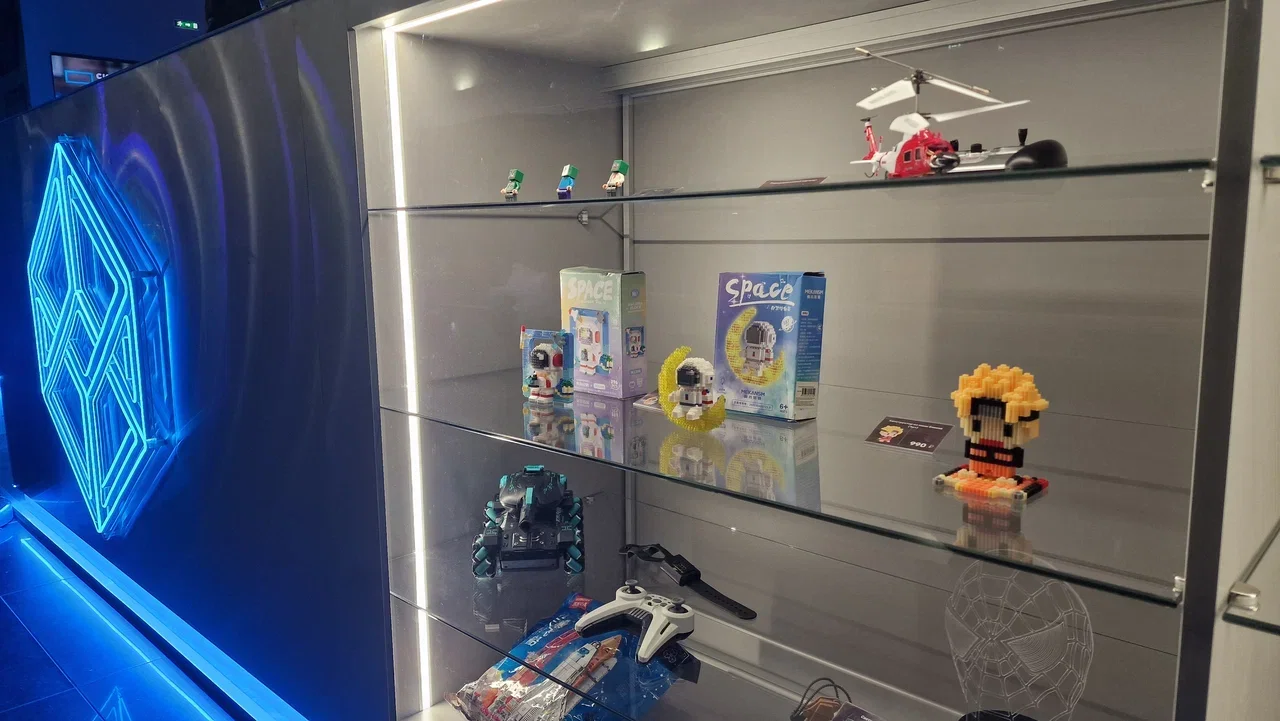

Мебель, витрины, свет и металлокаркас работают как единое целое. Вместо компактной точки — законченный игровой павильон.
После открытия
Пространство в работе

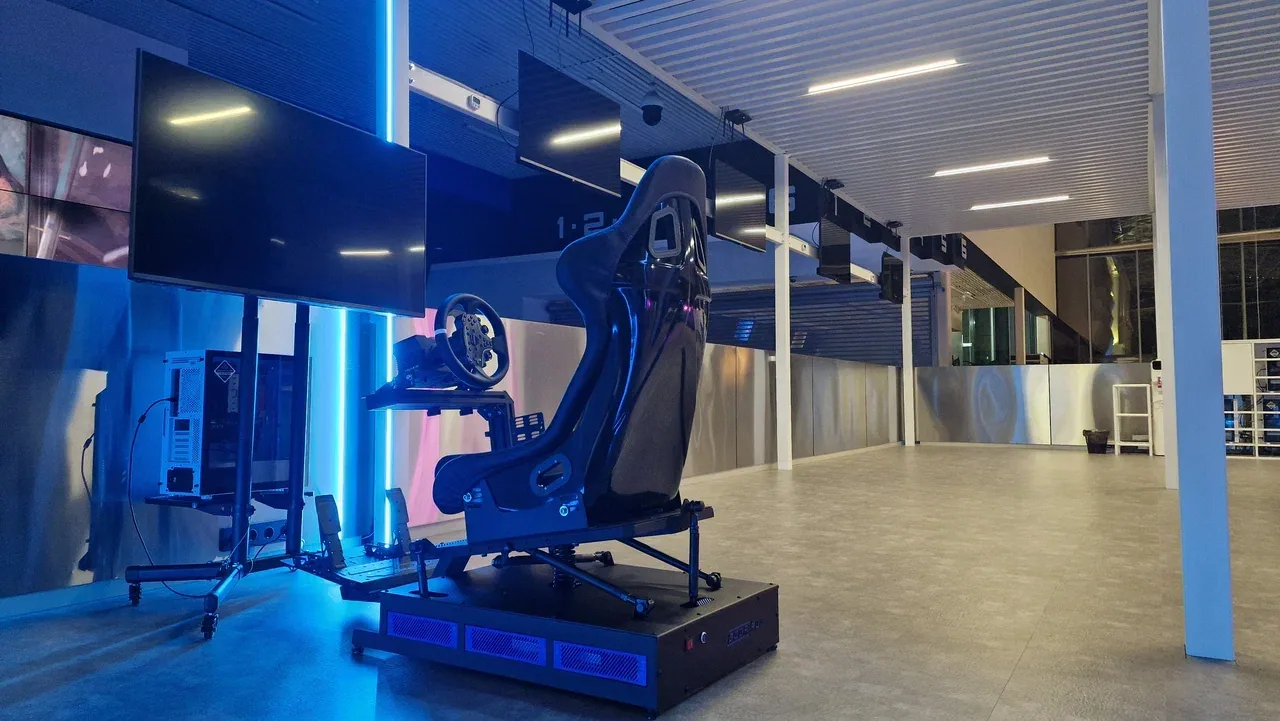

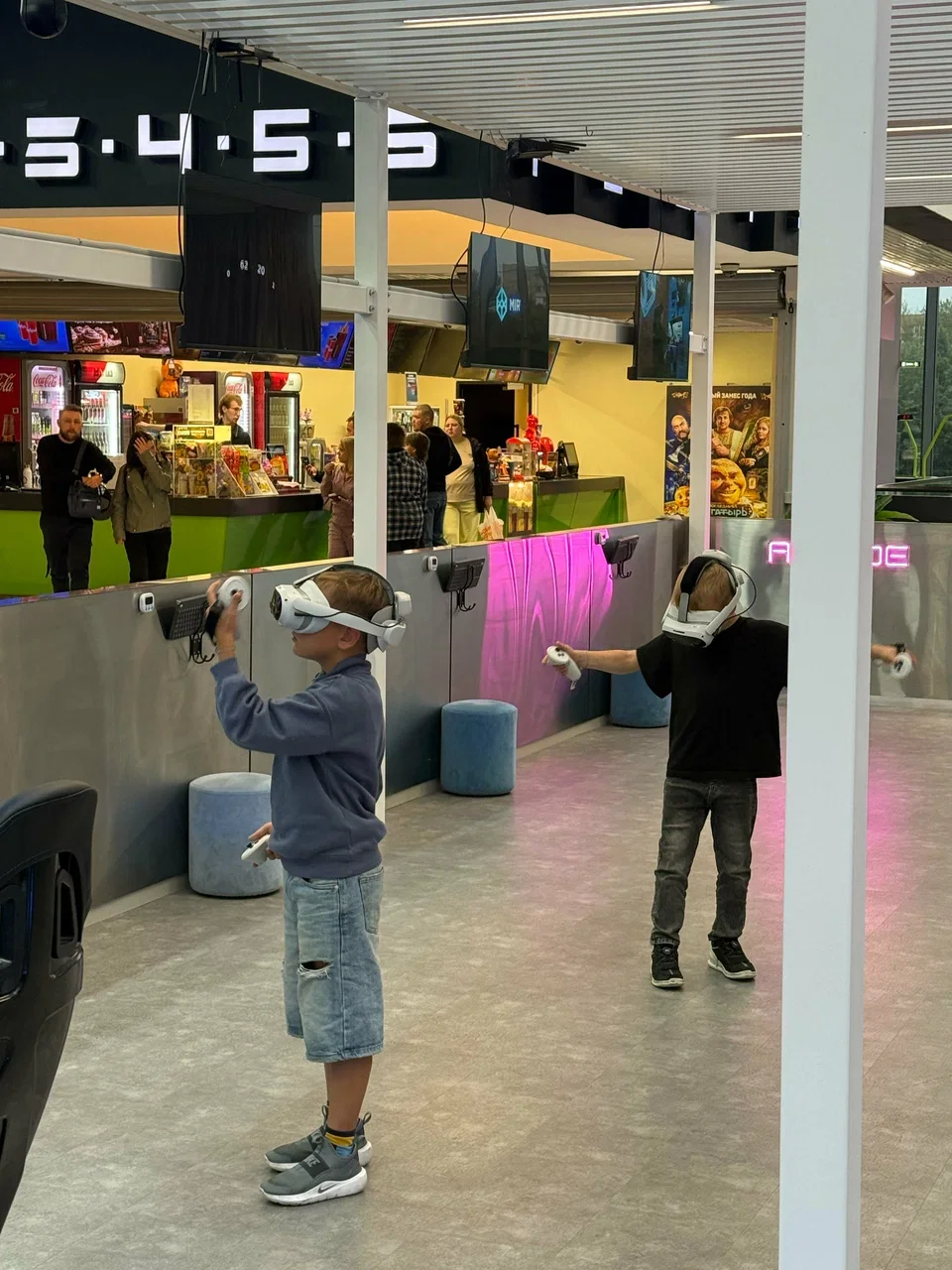

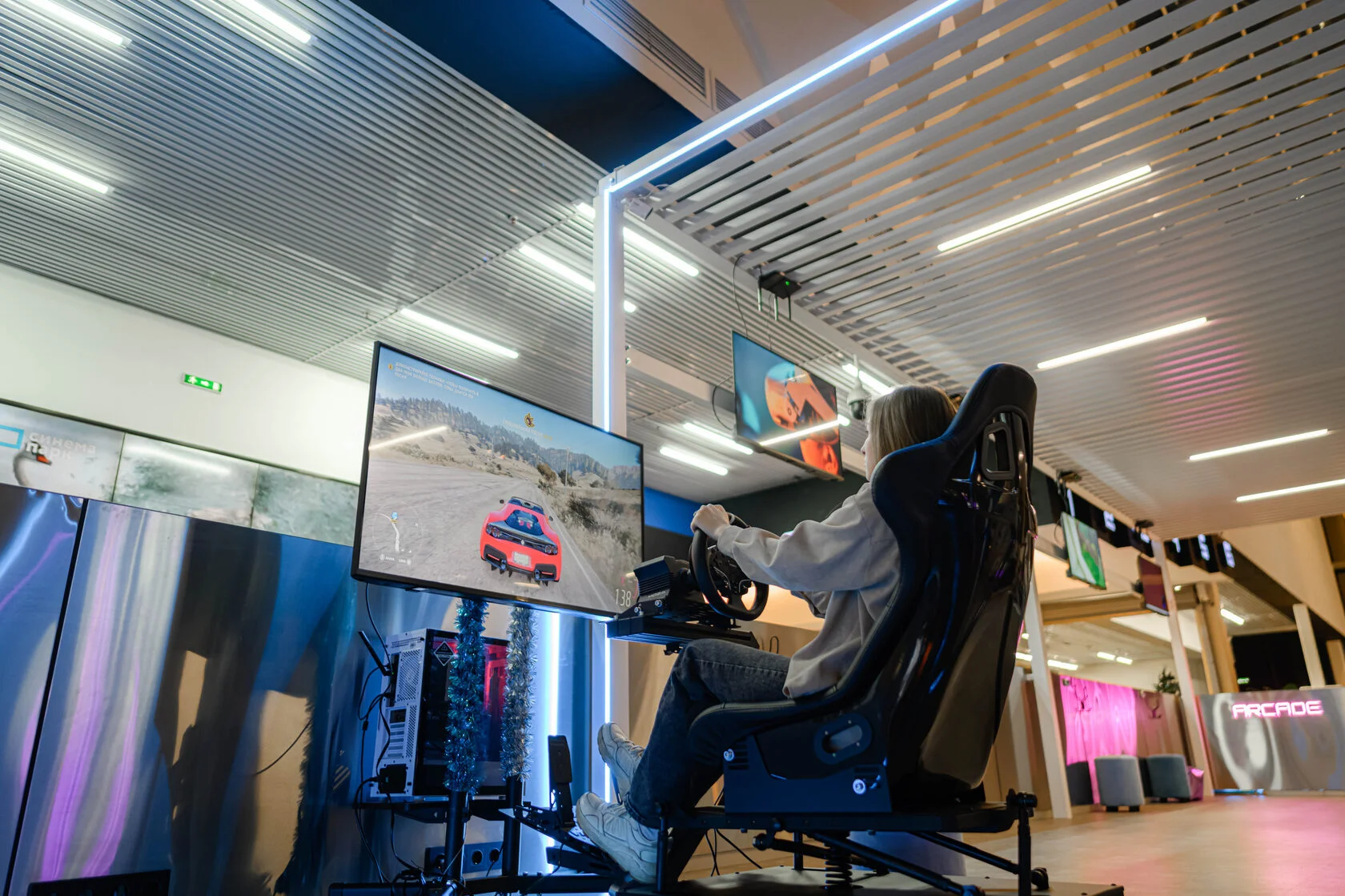

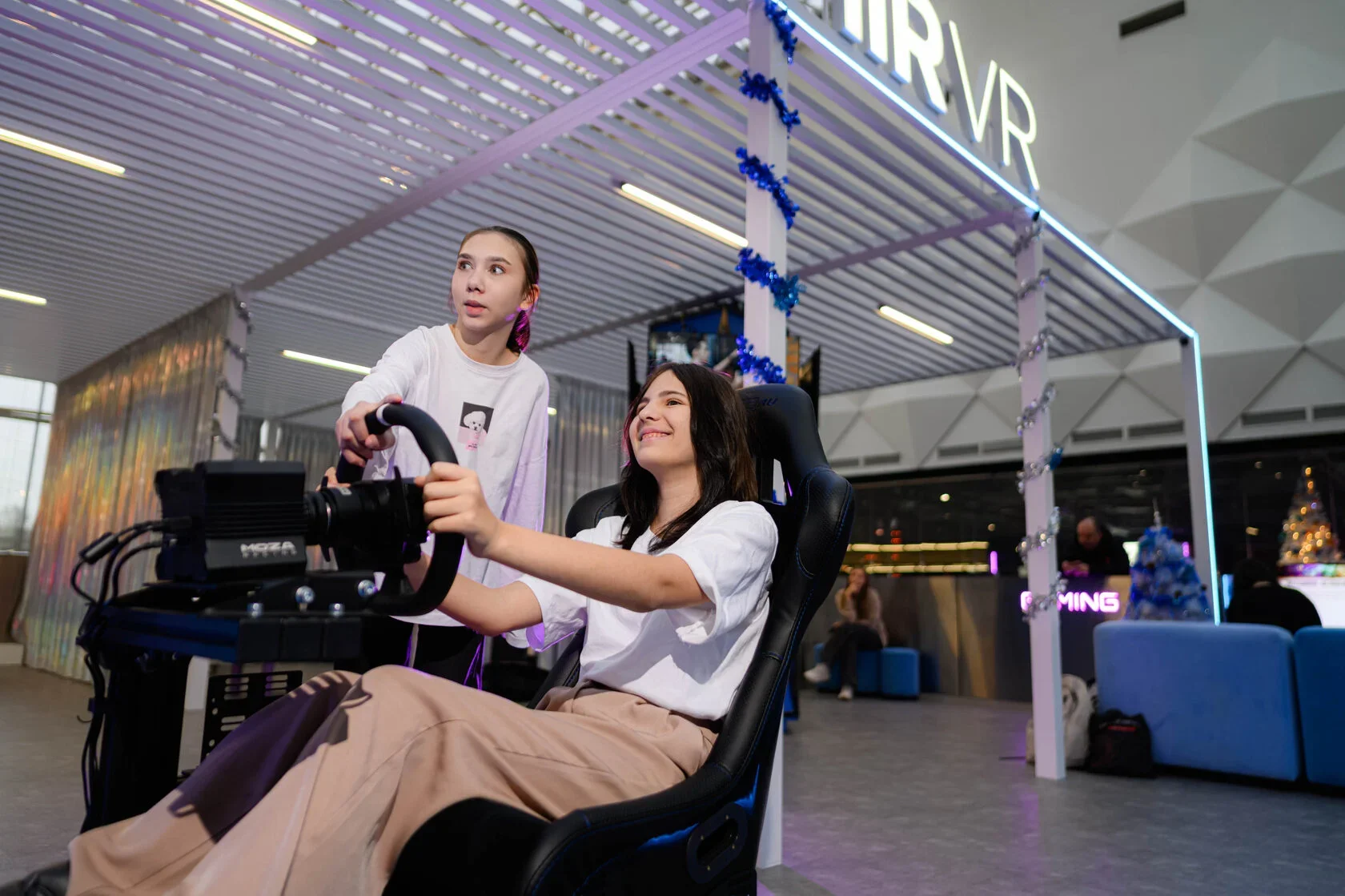

VR-зоны, гоночные симуляторы, места ожидания и инфраструктура для оборудования. Проект завершён, когда пространство начинает жить.
